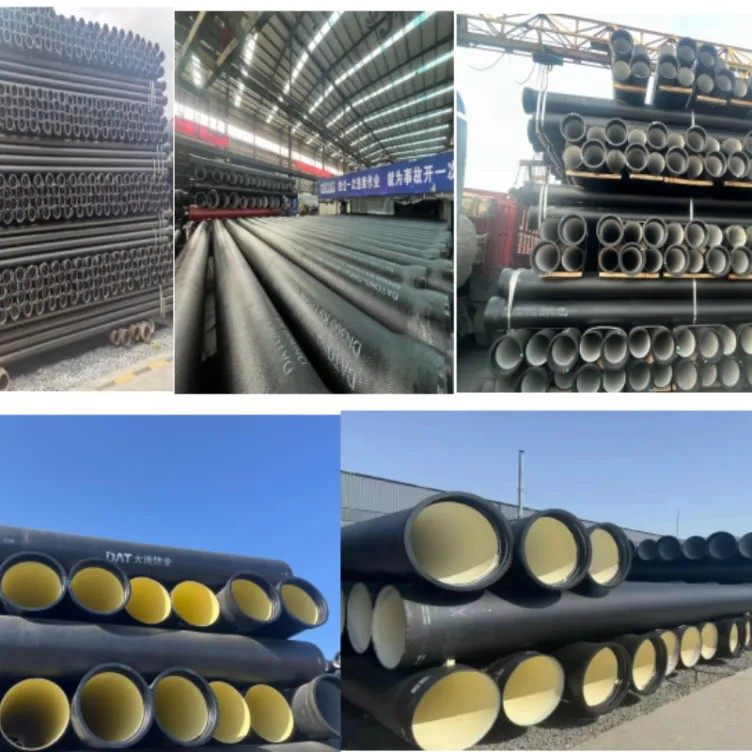

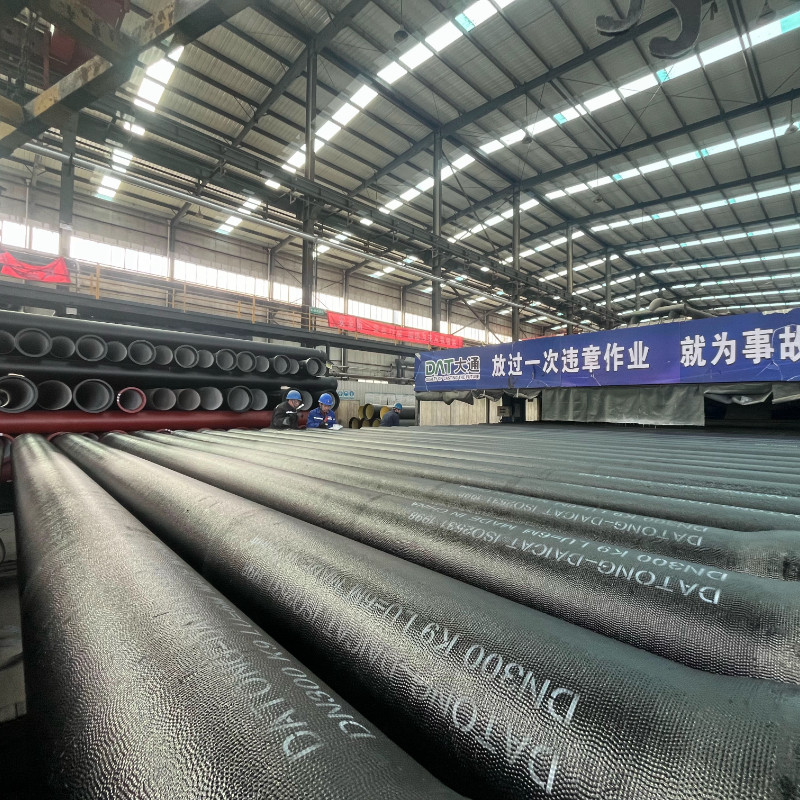

Tube en fonte ductile K9

La canalisation en fonte ductile K9en fonte ductile est l’une des classes de tuyaux les plus largement utilisées dans les projets modernes d’alimentation en eau, de drainage et d’infrastructures municipales. Reconnues pour leur haute résistance à la pression, leur longue durée de vie et leur excellente résistance mécanique, les canalisations en fonte ductile de classe K9 sont devenues un choix privilégié pour les ingénieurs, les entrepreneurs et les organismes publics d’approvisionnement dans le monde entier.

Cet article propose une vue d’ensemble complète, orientée ingénierie, des canalisations en fonte ductile K9, couvrant les normes, les classes de pression, les applications, les avantages, les revêtements, les types de joints et les principales considérations d’approvisionnement.

Qu’est-ce qu’une canalisation en fonte ductile K9 ?

La canalisation en fonte ductile K9 désigne un tuyau sous pression fabriqué en fonte ductile et classé selon les normes de pression de classe K, le plus souvent définies dans ISO 2531, EN 545, et EN 598.

• Matériau : Fonte ductile (fonte à graphite sphéroïdal)

• Classe de pression : K9

• Usage principal : Alimentation en eau potable, eaux usées, irrigation, et canalisations industrielles

Comparées à la fonte grise traditionnelle, les canalisations en fonte ductile présentent une résistance à la traction, un allongement et une résistance aux chocs nettement améliorés, ce qui les rend adaptées aux conduites enterrées dans des conditions complexes de sol et de charge.

Comprendre la classe de pression K9

La valeur “K” indique la capacité de pression du tuyau en fonction de l’épaisseur de paroi.

• K9 est conçue pour des applications à pression moyenne à élevée

• Pression de service typique : jusqu’à 1.0–1.6 MPa

• Convient à la plupart des réseaux municipaux de transport d’eau

K9 offre un équilibre optimal entre résistance et coût, ce qui en fait la classe la plus couramment spécifiée dans les projets d’alimentation en eau.

Normes internationales pour les canalisations en fonte ductile K9

Les canalisations en fonte ductile K9 sont fabriquées conformément à des normes internationales strictes afin de garantir la qualité, la sécurité et l’interchangeabilité :

ISO 2531

• Canalisations, raccords et accessoires en fonte ductile pour conduites sous pression

• Largement acceptés dans les projets mondiaux d’infrastructures hydrauliques

EN 545

• Pour les applications d’eau potable

• Couvre les dimensions, les revêtements, les propriétés mécaniques, et les essais

EN 598

• Spécialement conçue pour les conduites d’assainissement et d’eaux usées

• Exigences renforcées en matière de résistance à la corrosion

La conformité à ces normes garantit des performances constantes, une compatibilité fiable des joints, et une durabilité à long terme.

Principales propriétés mécaniques de la canalisation en fonte ductile K9

Les canalisations en fonte ductile K9 sont conçues pour fonctionner dans des conditions exigeantes :

• Haute résistance à la traction (≥420 MPa)

• Excellent allongement (≥10%)

• Forte résistance aux chocs

• Haute résistance aux charges externes et aux mouvements du sol

Ces propriétés rendent les tuyaux K9 adaptés à l’enfouissement profond, aux fortes charges de trafic, et aux régions sujettes aux séismes.

Applications courantes des canalisations en fonte ductile K9

Les canalisations en fonte ductile K9 sont utilisées dans un large éventail de secteurs d’infrastructure :

Systèmes d’alimentation en eau

• Transport municipal d’eau potable

• Réseaux de distribution d’eau urbains et ruraux

• Stations de pompage et réservoirs

Systèmes d’eaux usées et d’assainissement

• Collecteurs gravitaires

• Conduites principales d’assainissement sous pression

• Canalisations d’effluents industriels (EN 598)

Projets d’irrigation et agricoles

• Transport d’eau sur longue distance

• Canalisations d’irrigation à haute pression

Canalisations industrielles

• Systèmes d’eau de refroidissement

• Canalisations de protection incendie

• Fluides industriels non corrosifs

Tailles et dimensions des tuyaux

Les canalisations en fonte ductile K9 sont disponibles dans une large plage de diamètres pour répondre aux diverses exigences des projets :

• DN80 – DN2600

• Longueur standard du tuyau : 6 mètres (longueurs personnalisées disponibles)

• Tolérances dimensionnelles strictement contrôlées selon les normes ISO / EN

Cette large gamme de tailles permet aux ingénieurs de concevoir des réseaux efficaces avec un minimum de raccords et des coûts d’installation réduits.

Revêtements internes et externes

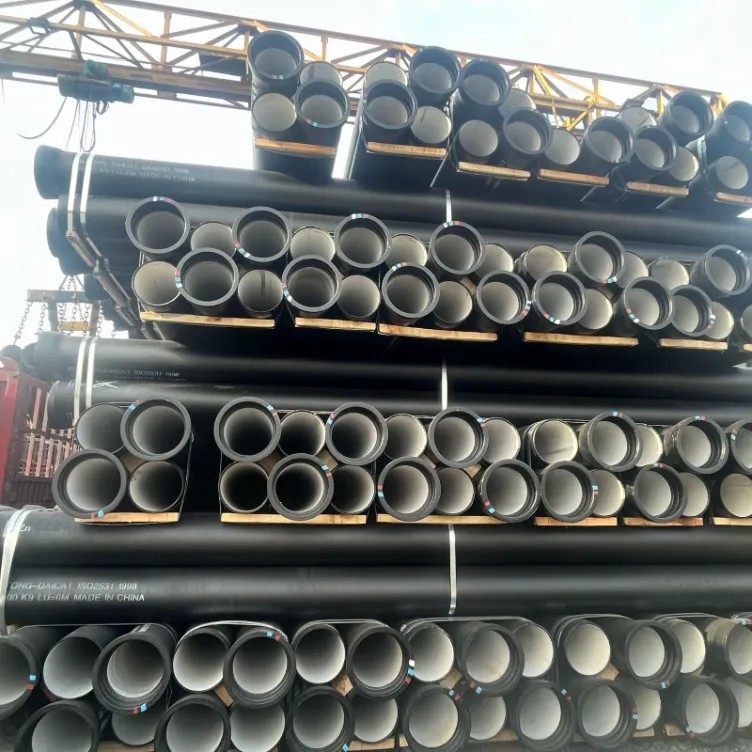

Revêtement interne (revêtement en mortier de ciment)

• Protège la qualité de l’eau

• Empêche la corrosion et la tuberculisation

• Améliore les performances hydrauliques et l’efficacité d’écoulement

Options de revêtement externe

• Revêtement en zinc + peinture bitumineuse (standard)

• Revêtement en alliage zinc-aluminium

• Revêtement en polyuréthane (PU)

• Époxy lié par fusion (FBE)

Le choix du revêtement dépend de l’agressivité du sol, des conditions environnementales, et des exigences de durée de vie du projet.

Types de joints pour les canalisations en fonte ductile K9

Les joints flexibles constituent un avantage majeur des systèmes de canalisations en fonte ductile :

• Joints à emboîtement (type Tyton)

• Joints mécaniques

• Joints verrouillés

• Joints à brides

Les joints flexibles permettent une légère déflexion et les mouvements du sol, réduisant le risque de fuite et de défaillance des tuyaux.

Avantages de la canalisation en fonte ductile K9

Comparées aux tuyaux en acier, en PVC, et en HDPE, les canalisations en fonte ductile K9 offrent des avantages distincts :

• Longue durée de vie (souvent supérieure à 50 ans)

• Haute résistance à la pression et aux chocs

• Excellente performance d’étanchéité

• Faibles exigences d’entretien

• Respectueuses de l’environnement et recyclables

• Performances éprouvées dans les projets d’infrastructure de grande envergure

Ces avantages se traduisent par des coûts de cycle de vie plus faibles et une fiabilité accrue.

Avantages en matière d’installation et de maintenance

Les canalisations en fonte ductile K9 sont conçues pour une installation efficace :

• Compatibles avec les méthodes de tranchée standard

• Les joints flexibles réduisent les exigences de précision d’alignement

• Soudage minimal ou peu d’outils spécialisés nécessaires

Une fois installé, le système nécessite peu de maintenance, ce qui le rend idéal pour les actifs municipaux à long terme.

Principaux points à considérer lors de l’approvisionnement en canalisations en fonte ductile K9

Lors du choix d’un fournisseur, les acheteurs doivent se concentrer sur :

• Conformité à ISO 2531 / EN 545 / EN 598

• Systèmes de revêtement adaptés aux conditions locales du sol

• Contrôle qualité et essais de pression

• Disponibilité des raccords et accessoires

• Expérience à l’exportation et références de projets

• Support d’emballage et logistique pour les livraisons à l’étranger

Un fabricant fiable garantit une qualité constante et une livraison à temps pour les projets de grande envergure.

Pourquoi la canalisation en fonte ductile K9 reste la norme de l’industrie

Malgré l’émergence de matériaux alternatifs, la canalisation en fonte ductile K9 reste une référence pour les systèmes de conduites sous pression grâce à sa combinaison inégalée de résistance, de durabilité, de flexibilité, et de rentabilité.

Pour les autorités de l’eau, les entrepreneurs EPC, et les développeurs d’infrastructures, les canalisations en fonte ductile K9 représentent une solution éprouvée et à faible risque pour les réseaux de conduites critiques.

Réflexions finales

La canalisation en fonte ductile K9 n’est pas seulement un choix de matériau—c’est un investissement d’infrastructure à long terme. Sa capacité à résister à la pression, à la corrosion, et aux contraintes environnementales en fait l’une des solutions de canalisation les plus fiables pour les systèmes d’alimentation en eau et d’eaux usées dans le monde entier.

Pour les projets exigeant sécurité, longévité, et confiance en ingénierie, la canalisation en fonte ductile K9 continue d’être l’option privilégiée.
