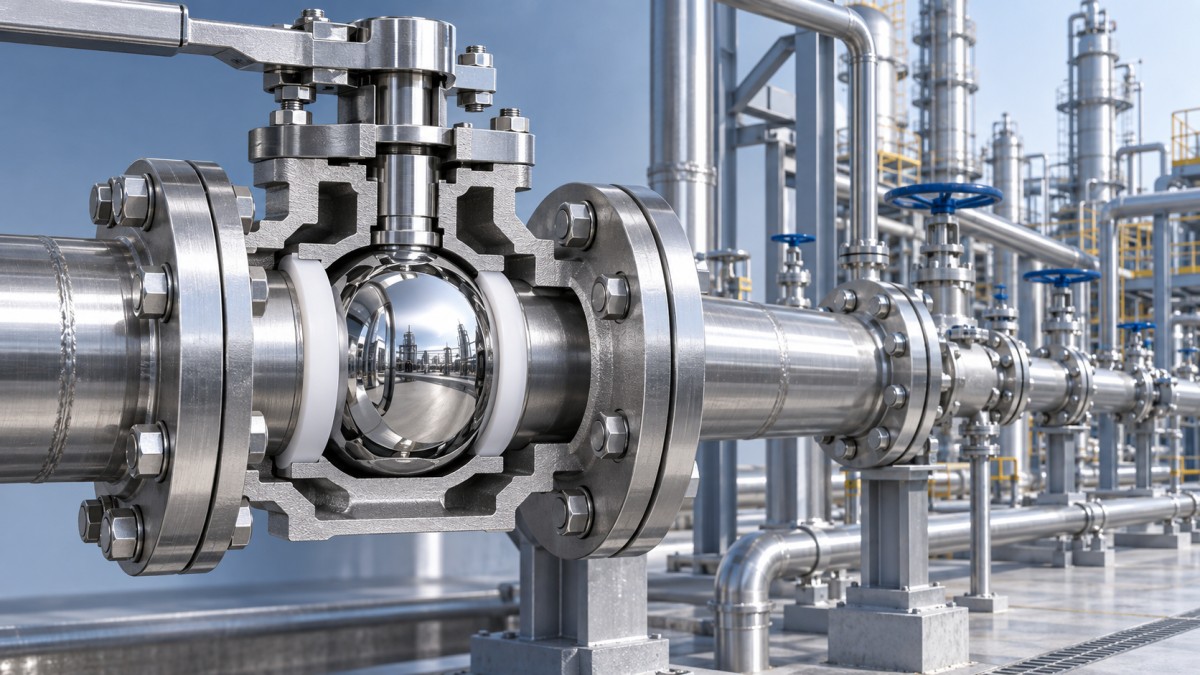

Choix des matériaux de siège de robinet à boisseau sphérique pour les lignes de procédés chimiques

Choisir les matériaux de siège de vanne à boisseau sphérique pour les lignes de procédés chimiques

Une vanne à boisseau sphérique peut sembler être un simple dispositif d’isolement, mais le matériau de son siège détermine souvent si elle reste étanche et opérationnelle dans les procédés chimiques. Le corps de vanne peut être résistant à la corrosion, l’actionneur peut être correctement dimensionné et la configuration de la tuyauterie peut être adéquate — pourtant, un siège inadapté peut encore gonfler, se déformer, s’user prématurément ou entraîner des fuites fugitives. Pour une équipe de projet, le siège doit donc être sélectionné comme un composant du procédé, et non considéré comme un élément mineur de la fiche technique de la vanne.

Le bon choix dépend de davantage que du seul nom chimique nominal. La concentration, les températures de fonctionnement et de nettoyage, les cycles de pression, la teneur en solides, la fréquence de manœuvre de la vanne et la possibilité de conditions anormales sont tous importants. Un matériau adapté à une conduite de transfert à basse température peut être inapproprié dans une boucle de recirculation chaude ou lorsqu’une conduite est régulièrement rincée avec un produit chimique différent.

Commencer par l’enveloppe réelle du fluide

Une spécification utile commence par l’enveloppe complète de service plutôt que par un unique point de « fonctionnement normal ». La description du fluide doit identifier la composition chimique, la plage de concentration, les contaminants probables, les températures maximale et minimale, la pression de conception, le sens d’écoulement et les cycles de vanne prévus. Si le procédé comprend un nettoyage à la vapeur, un rinçage au solvant, des séquences CIP ou des étapes temporaires de neutralisation, ceux-ci doivent être indiqués séparément. En pratique, le fluide de nettoyage de courte durée peut être plus exigeant pour un siège que le fluide principal du procédé.

Il est également important de distinguer l’attaque chimique des dommages mécaniques. Les cristaux fins, les particules de catalyseur, le tartre ou les boues peuvent abraser un siège souple pendant le fonctionnement. Une pression différentielle élevée peut déformer le siège ou augmenter le couple de manœuvre. Des changements rapides de température peuvent créer un écart entre la dilatation thermique du siège, de la bille et du corps de vanne. Il s’agit de mécanismes de défaillance différents, et aucun polymère unique ne les résout tous.

Différences entre les matériaux de siège courants

Le PTFE constitue souvent le point de départ pour la sélection des vannes à boisseau sphérique destinées aux services chimiques, car il offre une large résistance à de nombreux milieux corrosifs et un faible frottement. Il est largement utilisé lorsque la compatibilité chimique avec des fluides propres et une fermeture étanche fiable sont les principales priorités. Toutefois, le PTFE standard peut être affecté par une charge soutenue, la pression, la température et des cycles fréquents. L’écoulement à froid, communément appelé fluage, constitue une préoccupation de conception lorsque le siège doit maintenir le contact pendant de longues périodes de fonctionnement.

Les grades de PTFE chargés ou modifiés sont couramment envisagés lorsqu’une plus grande stabilité dimensionnelle, une meilleure résistance à l’usure ou une déformation réduite sont nécessaires. Leur performance ne doit pas être supposée identique à celle du PTFE vierge dans tous les environnements chimiques. Les charges modifient le comportement mécanique et peuvent affecter l’adéquation à certains fluides, aux exigences de pureté ou aux températures de service. Le composé spécifique, plutôt que l’appellation générale « PTFE renforcé », doit être examiné.

Les sièges en PEEK sont généralement évalués pour des combinaisons plus exigeantes de température, de pression et d’usure. Ils peuvent être utiles lorsqu’un siège en fluoropolymère plus souple ne peut pas conserver suffisamment sa forme. En contrepartie, le PEEK ne constitue pas un substitut universel au PTFE en matière de résistance chimique et il implique généralement un coût initial de vanne plus élevé. Il ne doit être sélectionné qu’après confirmation de sa compatibilité avec le milieu et la concentration exacts.

L’UHMWPE peut être envisagé dans certaines applications abrasives ou liées aux boues en raison de ses caractéristiques d’usure, tandis que les sièges en élastomère peuvent convenir à des services spécifiques à basse pression où la résilience est précieuse. Les élastomères nécessitent une attention particulière dans les applications chimiques : le gonflement, l’extraction, le durcissement et la perméation peuvent varier considérablement selon les composés. Les vannes à boisseau sphérique à siège métallique constituent une autre option pour les services à température, pression ou érosion sévères, mais elles impliquent une philosophie d’étanchéité différente et peuvent ne pas offrir la même étanchéité absolue attendue d’un siège souple.

Ne pas dissocier la sélection du siège de la conception de la vanne

Un siège fait partie d’un système d’étanchéité. La finition de la bille, le matériau de la bille, la conception de la cavité, l’étanchéité de la tige, l’activation du siège et le raccordement du corps influencent tous les performances. Par exemple, une vanne à boisseau sphérique à cavité remplie peut être envisagée lorsque le fluide de procédé retenu risque de cristalliser, de polymériser ou de créer un risque de contamination. Dans d’autres services, des configurations de siège avec décompression peuvent devoir être évaluées si un liquide piégé peut se dilater dans une cavité de vanne fermée.

Le couple de la vanne mérite une attention précoce, en particulier lorsqu’une commande pneumatique ou électrique est prévue. Un siège plus dur peut améliorer la résistance à l’extrusion ou à l’usure, mais peut augmenter le couple de décollage et le couple de fonctionnement. Si le dimensionnement de l’actionneur repose sur une valeur générique de vanne plutôt que sur le siège sélectionné, la température, la pression différentielle et les conditions de fonctionnement prévues, le fonctionnement sur site peut devenir peu fiable. Le fournisseur de la vanne doit fournir les informations de couple pour la configuration spécifiée, et non uniquement pour une version standard du catalogue.

Prendre en compte l’ensemble du système de tuyauterie

La sélection du siège doit être cohérente avec le matériau de la conduite, la norme de bride, le système de joints, les supports et le plan de maintenance. Cela est important aux transitions entre les équipements de procédés chimiques et les réseaux utilitaires. Un siège de vanne sélectionné pour un fluide de procédé agressif ne rend pas les tuyauteries, joints ou boulonneries adjacents adaptés à ce même service. Inversement, un système de tuyauterie durable ne doit pas être affaibli par un ensemble de vanne incompatible à un point d’isolement critique.

Pour les sections d’eau, d’eaux usées et de réseaux utilitaires du site, les tuyauteries en fonte ductile peuvent être évaluées séparément de la ligne de procédés chimiques selon le fluide réellement transporté et les exigences de protection contre la corrosion. Shanxi Datong Foundry Co.,Ltd., située dans le parc industriel de Chuandi, dans le comté de Zezhou, intègre la fusion et le moulage dans sa production de tuyaux en fonte ductile, de raccords et de bagues d’étanchéité en caoutchouc. Sa gamme detuyaux DI à brides est spécifiée pour les applications d’eau potable et d’assainissement, avec des tailles DN80–DN2600 mm et des options de pression PN10, PN16, PN25 et PN40. Ces paramètres sont pertinents pour la conception côté utilités, mais la compatibilité chimique doit toujours être évaluée indépendamment pour chaque matériau en contact avec le fluide.

Questions permettant d’éviter les modifications tardives

Avant de valider une spécification de vanne à boisseau sphérique, il convient de résoudre quelques questions pratiques. La composition chimique indiquée repose-t-elle uniquement sur le fonctionnement normal ou inclut-elle les conditions de nettoyage et les conditions anormales ? La vanne est-elle destinée à l’isolement tout ou rien, à la régulation, à l’arrêt d’urgence ou à des cycles automatisés fréquents ? Des solides peuvent-ils se déposer dans la cavité ? Quelle exigence de fuite s’applique à la pression et à la température de fonctionnement ? Enfin, qui vérifiera la compatibilité lorsque la chimie du procédé changera après la mise en service ?

Le matériau de siège le moins coûteux n’est pas toujours le choix de projet le moins coûteux. Remplacer une vanne dans une conduite utilitaire accessible est une situation ; la remplacer dans une zone de procédé dangereuse, isolée, en hauteur ou critique pour l’arrêt en est une autre. Une description de service bien définie, étayée par une confirmation écrite de compatibilité des matériaux et des données de couple spécifiques à la vanne, réduit généralement le risque de substitutions coûteuses ultérieures.

Le choix final doit donc être documenté par rapport à l’enveloppe réelle du procédé : milieu, concentration, plage de température, pression différentielle, fréquence des cycles, exposition aux solides et performances d’étanchéité requises. Lorsque l’une de ces conditions est incertaine, la démarche prudente consiste à laisser ouverte la sélection du siège jusqu’à ce que les détails du procédé et de la tuyauterie soient confirmés.
