Dimensionnement des tuyaux en fonte ductile pour les besoins en eau municipale et les zones de pression

Dimensionnement des tuyaux en fonte ductile pour les besoins en eau municipale et les zones de pression

Le dimensionnement correct des tuyaux en fonte ductile est essentiel pour maintenir un débit fiable, contrôler la pression et réduire les risques sur le cycle de vie dans les systèmes municipaux d’alimentation en eau.

Pour les chefs de projet, les tuyaux en fonte ductile destinés aux projets municipaux d’alimentation en eau doivent être sélectionnés en fonction des prévisions de demande, des exigences des zones de pression, des variations d’altitude, des conditions de surpression, des contraintes d’installation et des priorités d’exploitation à long terme.

Commencez par les décisions qui déterminent le diamètre des tuyaux

Le diamètre approprié n’est pas simplement le plus grand tuyau abordable ni la plus petite dimension répondant à un calcul préliminaire de débit.

Les équipes de projet doivent commencer par définir les résultats de service requis du système : demande quotidienne, demande de pointe, débit incendie, stabilité de la pression, qualité de l’eau, capacité d’extension et coûts d’exploitation acceptables.

Pour les réseaux municipaux, la demande moyenne ne constitue qu’un point de départ. La conception doit également prendre en compte la consommation aux heures de pointe, les variations saisonnières de la population, la demande commerciale, les utilisateurs institutionnels et les besoins d’approvisionnement d’urgence.

Les chefs de projet doivent confirmer si la conduite est une adduction principale, une conduite principale de distribution, une conduite d’alimentation de zone de pression, un raccordement de réservoir ou une conduite d’alimentation pour la protection incendie.

Chaque application présente des priorités hydrauliques différentes. Une conduite d’adduction peut privilégier le volume livré, tandis qu’une conduite de distribution peut nécessiter une pression équilibrée et des raccordements de service locaux fiables.

Une revue pratique de la conception doit documenter clairement les hypothèses de demande. Cela évite les litiges ultérieurs lorsqu’un diamètre de tuyau semble surdimensionné, sous-dimensionné ou incohérent avec le développement prévu.

La demande future doit être évaluée de manière réaliste. Un surdimensionnement sans base de croissance crédible peut entraîner de faibles vitesses, un risque accru de stagnation et des dépenses d’investissement inutiles.

À l’inverse, le choix d’un diamètre fondé uniquement sur la consommation actuelle peut nécessiter plus tôt que prévu des conduites principales parallèles coûteuses, des modifications de pompage ou la réhabilitation du réseau.

Calculez les exigences de débit avant de sélectionner le diamètre nominal

Le dimensionnement hydraulique commence normalement par le débit de conception requis. Cette valeur doit refléter la fonction spécifique de la conduite plutôt qu’une marge municipale générique.

Pour les réseaux de distribution, les ingénieurs évaluent souvent la demande journalière moyenne, la demande journalière maximale et la demande aux heures de pointe. Les exigences de débit incendie peuvent être déterminantes dans les zones industrielles, les secteurs résidentiels denses ou les installations critiques.

Pour les conduites principales, le débit requis peut être fondé sur les cycles de remplissage des réservoirs, la production de l’usine de traitement, les transferts d’interconnexion ou l’approvisionnement prévu des zones de pression en développement.

Les vitesses cibles doivent être prises en compte parallèlement au débit. Une vitesse excessive augmente les pertes de charge, la consommation d’énergie, le bruit, l’exposition aux transitoires et l’usure des raccords, vannes et coudes.

Une vitesse très faible peut également être indésirable, en particulier lorsque le temps de séjour de l’eau, le dépôt de sédiments ou la gestion du chlore résiduel affectent la qualité du service.

Le diamètre final doit donc être vérifié dans plusieurs scénarios d’exploitation. Ceux-ci comprennent la demande normale, la demande de pointe, la faible demande, le débit incendie, la défaillance de pompe et les conditions d’alimentation alternatives.

Pour les tuyaux en fonte ductile destinés aux projets municipaux d’alimentation en eau, cette approche multi-scénarios offre aux décideurs une base plus fiable qu’un calcul unique en régime permanent.

Les logiciels de modélisation hydraulique peuvent aider à comparer les alternatives, mais leurs résultats ne sont fiables que dans la mesure où le sont les données de demande, le relevé altimétrique, les hypothèses de rugosité et les conditions aux limites fournis.

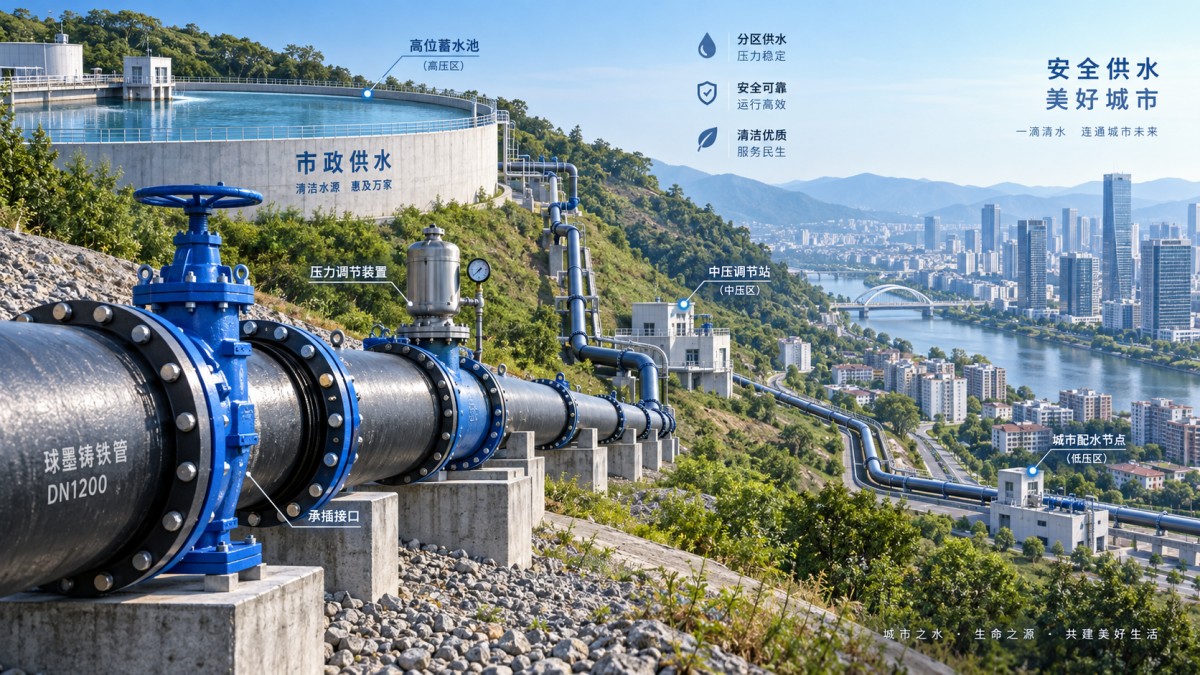

Concevez les zones de pression en fonction de l’altitude réelle et des conditions d’exploitation

La planification des zones de pression est souvent le facteur qui détermine si une classe de tuyau, une configuration de vannes ou une conduite d’alimentation séparée convient à un projet municipal.

Les différences d’altitude peuvent créer des variations importantes de pression statique. Une conduite desservant des zones basses peut subir des pressions bien supérieures à celles mesurées près d’un réservoir surélevé ou d’une limite de desserte.

Les chefs de projet doivent demander un profil de pression le long du tracé, et non uniquement une valeur de pression à la source ou au point final.

Le profil doit inclure les niveaux des réservoirs, les points de fonctionnement des pompes, les points hauts, les points bas, les raccordements proposés, les réducteurs de pression et les extensions futures prévues de la zone.

La pression statique, la pression de service et la pression transitoire constituent des considérations de conception distinctes. Un tuyau fonctionnant correctement en régime normal peut néanmoins être exposé lors d’arrêts ou de manœuvres de vannes.

Lorsque les zones de pression sont séparées par des réducteurs de pression, l’équipe doit vérifier la pression minimale en aval pendant les débits de pointe et la pression maximale en amont pendant les faibles demandes.

Cela est particulièrement important lorsque de futurs aménagements peuvent augmenter la plage d’altitude ou modifier l’équilibre entre les zones.

Des limites de zones clairement définies améliorent également l’exploitation. Elles simplifient la gestion de la pression, la surveillance des fuites, le comptage sectorisé, l’isolement d’urgence et l’extension progressive du réseau.

Choisissez la classe d’épaisseur de paroi selon la pression, les charges et les risques d’installation

Le diamètre nominal seul ne définit pas l’adéquation d’une conduite. La classe d’épaisseur de paroi doit être sélectionnée selon la pression interne, la marge de surpression, les charges externes, les conditions de tranchée et les pratiques d’installation.

Les tuyaux en fonte ductile sont disponibles dans des classifications telles que K7, K8, K9, K12, C25, C30 et C40, selon les normes applicables et les exigences du projet.

Des classes de pression plus élevées ne constituent pas automatiquement le bon choix partout. La classe sélectionnée doit correspondre à l’enveloppe de conception réelle et aux conditions de risque documentées.

Les considérations relatives à la pression interne incluent la pression normale de fonctionnement, les conditions d’arrêt de pompe, le comportement des réducteurs de pression et les niveaux de surpression attendus dus à des changements opérationnels rapides.

Les considérations relatives aux charges externes incluent la profondeur de couverture, les charges de trafic, les traversées ferroviaires, un lit de pose inadéquat, la largeur de tranchée, l’excavation rocheuse, les eaux souterraines et les éventuelles améliorations futures de surface.

Une spécification de projet doit également identifier les emplacements nécessitant une attention particulière. Ceux-ci peuvent comprendre les franchissements de ponts, les tranchées profondes, les tronçons de refoulement de pompes à haute pression et les zones sujettes aux tassements.

Pour une option équilibrée,les tuyaux en fonte ductile K9C40C30C25 peuvent être évalués par rapport au profil de pression du projet, aux conditions d’installation et aux exigences ISO, EN ou AWWA pertinentes.

La résistance du matériau soutient cette approche fondée sur les risques. La fonte ductile à graphite sphéroïdal offre couramment une résistance à la traction d’au moins 420 MPa et une limite d’élasticité d’au moins 300 MPa.

Incluez une analyse des surpressions avant de finaliser la spécification

Les surpressions constituent l’un des risques les plus souvent négligés dans le dimensionnement des conduites d’eau. Elles peuvent résulter d’arrêts de pompe, de coupures de courant, de fermetures de vannes, de démarrages de pompe ou de changements rapides de débit.

Même une conduite ayant une pression normale de fonctionnement modérée peut subir des conditions transitoires dommageables si la réponse du système n’est pas correctement évaluée.

L’analyse des surpressions doit prendre en compte la longueur de la conduite, le profil altimétrique, la vitesse d’écoulement, les caractéristiques des pompes, le temps de manœuvre des vannes, les performances des vannes d’air et les mesures de protection contre les surpressions disponibles.

Les vannes de purge d’air et de vide nécessitent une attention particulière aux points hauts. Un dimensionnement ou un positionnement incorrect peut contribuer à la séparation de colonne, aux conditions de vide ou à une récupération de pression dommageable.

Les chefs de projet doivent s’assurer que l’étude des surpressions éclaire à la fois le choix de la classe de tuyau et la conception des équipements accessoires. Les traiter comme des décisions distinctes peut laisser des vulnérabilités critiques non résolues.

Lorsque l’exposition aux surpressions est importante, les options peuvent inclure une fermeture contrôlée des vannes, des réservoirs anti-bélier, des clapets anti-retour sans choc, des dispositifs de dérivation, des dispositifs de décharge de pression ou des stratégies de pompage ajustées.

Le coût de ces mesures doit être évalué par rapport aux conséquences potentielles d’une rupture de conduite, d’une interruption de service, de dommages routiers, de réclamations pour dommages matériels et de travaux de réparation d’urgence.

Évaluez le coût du cycle de vie plutôt que le seul prix d’achat

Les projets municipaux d’alimentation en eau sont généralement évalués sur plusieurs décennies d’exploitation. Le choix des tuyaux doit donc comparer le coût total installé et le coût du cycle de vie, et non le seul prix d’achat des matériaux.

Les éléments de coût pertinents comprennent l’excavation, le lit de pose, le transport, l’assemblage des joints, les raccords, le butage, la protection contre la corrosion, les essais, la remise en état, la maintenance, la consommation d’énergie et la durée de vie attendue.

Les systèmes en fonte ductile peuvent apporter une valeur opérationnelle grâce à leur intégrité structurelle, à des systèmes de joints résistants aux fuites, à leur compatibilité avec les raccords et à leur résistance aux charges externes.

Les configurations de joints à emboîtement peuvent également faciliter une installation pratique sur le terrain, en particulier lorsque les conditions du tracé exigent des ajustements progressifs d’alignement ou une conception à joints verrouillés.

Pour les sols agressifs ou des conditions inhabituelles d’eaux souterraines, le projet doit évaluer rapidement les exigences de protection contre la corrosion. Des décisions tardives peuvent affecter les achats, les calendriers de construction et le coût installé.

La conformité aux spécifications est également importante. Des normes telles que ISO 2531, EN 545, EN 598 et AWWA C151/C150 fournissent des références importantes concernant les dimensions, les performances et les attentes en matière de qualité.

Lors de la comparaison des fournisseurs, les équipes de projet doivent confirmer la plage de DN disponible, les longueurs standard de tuyaux, les options de revêtement, la qualité des bagues d’étanchéité en caoutchouc, les enregistrements d’essais et la traçabilité de la documentation.

Établissez une liste de contrôle d’approbation claire avant les achats

Avant d’émettre les documents d’achat, regroupez dans un seul dossier d’examen les résultats du modèle hydraulique, le profil des zones de pression, les résultats des surpressions, les données sur les sols, les contraintes du tracé et la méthodologie de construction.

Le dossier doit indiquer les diamètres requis, les classes de pression, les classes d’épaisseur de paroi, les types de joints, les exigences de revêtement intérieur et extérieur, les raccords, les vannes, les obligations d’essai et les normes d’acceptation.

Il doit également distinguer les sections de tracé standard des emplacements exceptionnels. Cela permet d’éviter une surspécification généralisée tout en maintenant une protection adéquate là où les risques sont plus élevés.

Pour des tuyaux allant de DN80mm à DN2600mm, confirmez que les longueurs sélectionnées, telles que 5.5 m, 6 m ou des longueurs de coupe spécifiques au projet, conviennent aux plans de transport et d’installation.

Les équipes de construction doivent vérifier la géométrie des tranchées, le matériau du lit de pose, les procédures de compactage, les emplacements de butée et les exigences d’accès avant le début de la livraison des tuyaux.

Enfin, assurez-vous que le fournisseur peut respecter le calendrier requis et les contrôles qualité. La capacité de fabrication doit couvrir les tuyaux, les raccords, les bagues d’étanchéité, l’inspection et la documentation de conformité traçable.

Conclusion : dimensionner pour l’ensemble de l’enveloppe d’exploitation

Un dimensionnement réussi des conduites municipales combine les prévisions de demande, les calculs hydrauliques, la planification des zones de pression, le contrôle des surpressions, l’évaluation structurelle et l’analyse des coûts du cycle de vie en une décision coordonnée.

Pour les chefs de projet, la meilleure spécification est celle qui explique pourquoi chaque diamètre et chaque classe de pression sont requis dans des conditions d’exploitation présentes et futures réalistes.

Les tuyaux en fonte ductile destinés aux projets municipaux d’alimentation en eau offrent la plus grande valeur lorsqu’ils sont adaptés à l’ensemble de l’enveloppe d’exploitation, plutôt que sélectionnés sur la seule base du débit nominal.

En documentant les hypothèses tôt et en vérifiant les conditions exceptionnelles avant les achats, les équipes peuvent réduire les avenants, améliorer la fiabilité du réseau et protéger les investissements municipaux à long terme.
