Pourquoi les vannes à boisseau sphérique fuient après des manœuvres répétées et comment les opérateurs peuvent y remédier

Une vanne à boisseau sphérique qui maintient la pression lors de sa première installation mais fuit après des ouvertures et fermetures répétées échoue rarement pour une seule raison simple. Les manœuvres répétées modifient les conditions de contact entre la sphère, les sièges, les joints de tige, la garniture et l’actionneur. L’emplacement de la fuite est important : une fuite au niveau du joint du corps, de la tige ou du siège en aval indique des défauts différents et nécessite des mesures correctives différentes.

La règle la plus importante consiste à identifieroù la fuite se produit avant de serrer les boulons, d’ajouter de la garniture ou de remplacer la vanne entière. Une vanne qui laisse passer le fluide lorsqu’elle est fermée présente un problème de surface d’étanchéité. Du fluide apparaissant autour de la tige indique des dommages au niveau de la garniture, des joints toriques ou de la surface de la tige. Une fuite au niveau des brides, des extrémités filetées ou du joint du corps est généralement liée à l’installation, au joint d’étanchéité, au boulonnage ou à la limite de pression, plutôt qu’à une défaillance de la sphère elle-même.

Pourquoi les manœuvres répétées modifient les performances d’étanchéité de la vanne

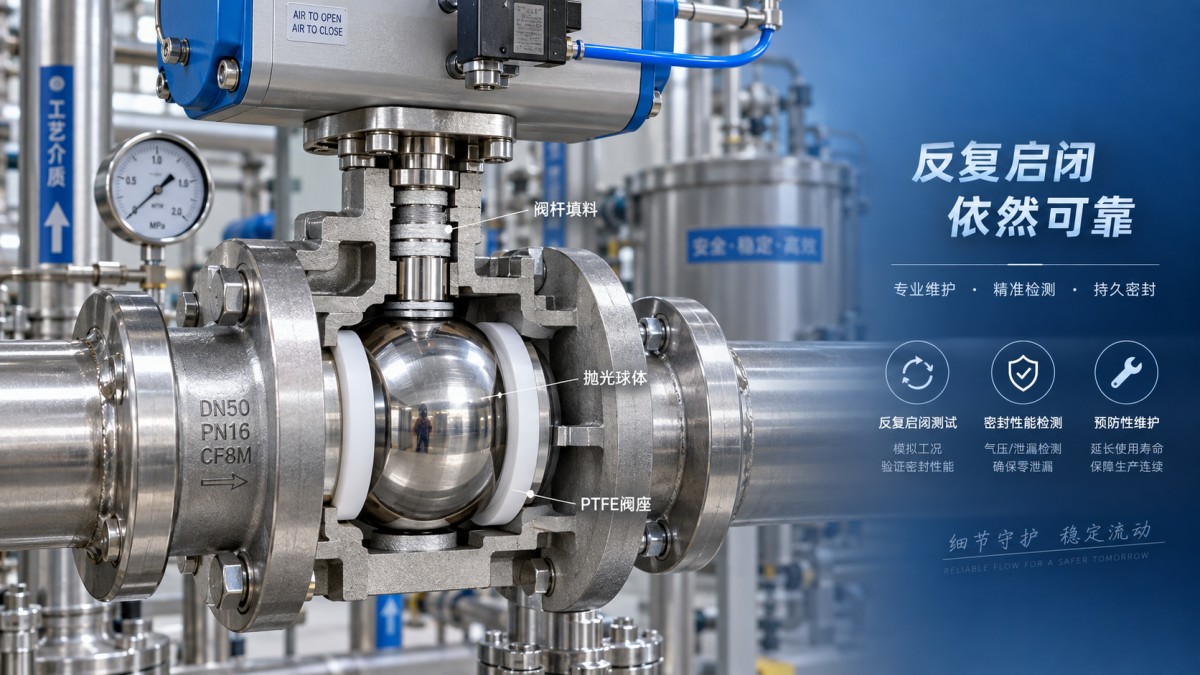

Une vanne à boisseau sphérique assure l’étanchéité lorsque des sièges souples sont pressés contre la surface sphérique polie de la sphère. À chaque manœuvre, la sphère tourne contre ces sièges. Dans des conditions de service propres et compatibles, ce mouvement est maîtrisé et engendre peu d’usure. Dans les systèmes réels, les particules, les fluctuations de pression, les variations de température, un couple de manœuvre excessif et des matériaux inadaptés peuvent endommager progressivement l’interface d’étanchéité.

De nombreuses fuites apparaissent après des manœuvres répétées parce que la vanne a été actionnée sous pression différentielle, et non simplement parce qu’elle a atteint un certain nombre de cycles. Une vanne qui se ferme contre une pression élevée doit faire passer la sphère sous une charge de siège bien plus importante. Si l’actionneur est surdimensionné ou si la poignée manuelle est prolongée pour obtenir un effet de levier supplémentaire, la tige et la sphère peuvent être entraînées au-delà de la position nécessaire à une assise étanche. Cela peut déformer les sièges souples, rayer la sphère ou surcharger la garniture de tige.

Les manœuvres partielles fréquentes créent un autre problème. Les vannes à boisseau sphérique standard sont conçues principalement pour l’isolement tout ou rien. Maintenir la sphère partiellement ouverte pour la régulation peut générer une vitesse locale élevée et des turbulences au bord du siège. Dans les liquides contenant des solides, cela accélère l’érosion. Dans les applications gaz, la chute de pression à travers une vanne partiellement ouverte peut produire du bruit, des vibrations et endommager le siège. Une fois le bord d’étanchéité érodé, la vanne peut sembler se fermer normalement tout en laissant passer un flux interne.

Faire correspondre le type de fuite au défaut probable

Une courte inspection dans des conditions sûres et isolées peut éviter un remplacement inutile. Dépressurisez, vidangez ou mettez la conduite à l’évent selon les exigences du service, et confirmez que l’énergie emmagasinée dans l’actionneur a été libérée avant de démonter toute pièce contenant de la pression.

• Fuite à travers la vanne fermée : Les causes habituelles sont des sièges usés ou gonflés chimiquement, des surfaces de sphère rayées, des débris coincés entre la sphère et le siège, une orientation incorrecte de la vanne pour l’application, ou des dommages causés par une fermeture sous un couple excessif.
• Fuite autour de la tige pendant le mouvement : Cela indique souvent un réglage de garniture insuffisant, une garniture usée, des joints toriques de tige endommagés, une tige rayée ou une déflexion de tige due à un mauvais alignement de l’actionneur.
• Fuite au niveau du joint du corps : Sur les modèles en deux ou trois pièces, inspectez les joints du corps, l’état des fixations, la séquence de serrage des boulons, la corrosion au niveau du joint, ainsi que la réduction éventuelle de la compression du joint d’étanchéité due aux cycles thermiques.
• Fuite aux raccordements d’extrémité : Des dommages au joint de bride, une charge de boulons inégale, des contraintes de tuyauterie, une mauvaise étanchéité du filetage, les effets thermiques de la soudure ou un désalignement sont plus probables qu’un défaut interne de la vanne.

Ne supposez pas qu’une petite fuite externe est sans danger. Une fuite de tige peut s’aggraver rapidement si la garniture est abrasée à chaque manœuvre de la vanne. Une fuite interne peut également créer un risque opérationnel lorsqu’une isolation est présumée avant la maintenance, l’échantillonnage ou une intervention sur un équipement en aval.

L’usure du siège est souvent la véritable cause des fuites internes

Les sièges souples tels que le PTFE et d’autres matériaux à base de polymères assurent une fermeture fiable dans de nombreuses applications, mais leurs performances dépendent de la compatibilité chimique, de la pression, de la température et de la propreté du fluide. Un siège peut devenir trop souple à température élevée, durcir ou perdre son élasticité après une exposition chimique, ou subir un fluage à froid sous charge prolongée. Aucun de ces changements n’est toujours visible de l’extérieur de la vanne.

Les solides abrasifs sont particulièrement dommageables. Le tartre, les scories de soudage, la rouille, le sable, les fines de catalyseur et les fragments de joints provenant de l’amont peuvent se coincer entre la sphère en rotation et le siège. Une seule particule dure peut laisser une rayure circonférentielle sur la sphère. Comme la sphère tourne dans la même zone d’étanchéité à chaque manœuvre, une rayure devient un chemin de fuite qu’aucune force appliquée sur la poignée ne pourra corriger.

Lorsque l’inspection révèle une sphère propre sans rayure visible mais que la vanne laisse toujours passer le fluide, examinez le profil du siège et son logement. Un siège aplati, extrudé, fissuré ou comprimé de manière permanente ne maintient plus un contact uniforme. Dans une vanne réparable, le remplacement des sièges et des joints du corps peut rétablir les performances. Dans une conception non réparable, le remplacement est généralement plus fiable que de tenter de compenser par un couple plus élevé.

Fuite de tige : le serrage n’est pas toujours une réparation

La garniture de tige est conçue pour créer une compression contrôlée autour de la tige tout en permettant sa rotation. Si un écrou de presse-étoupe ou un fouloir de garniture est réglable, un réglage léger et uniforme peut arrêter une fuite mineure. Le serrage doit être progressif et limité aux instructions du fabricant. Une compression excessive augmente le couple de manœuvre, accélère l’usure de la garniture et peut faire paraître un actionneur sous-dimensionné.

Si la fuite persiste après un réglage modéré, inspectez l’état de la tige plutôt que de continuer à serrer. Une tige présentant des rayures, de la corrosion, des dépôts ou une déformation endommagera rapidement une garniture neuve. La déflexion de la tige est particulièrement importante sur les vannes automatisées. Des supports de montage mal alignés, des accouplements desserrés ou des charges latérales provenant d’un actionneur peuvent entraîner une charge inégale lorsque la vanne tourne. Il peut en résulter une fuite intermittente qui n’apparaît qu’à certaines positions.

Pour les vannes soumises à des conditions thermiques, la garniture peut se relâcher après des variations de température. Il est judicieux de vérifier à nouveau la charge de la garniture lors de la maintenance programmée, mais des réglages répétés sans déterminer la cause liée à la température et au matériau ne font que retarder la défaillance.

Les problèmes de couple peuvent endommager une vanne à boisseau sphérique pourtant adaptée

Le couple de manœuvre ne doit pas être considéré comme une simple question de commodité. Une augmentation soudaine de l’effort sur la poignée ou du courant de l’actionneur peut signaler un encrassement, un gonflement du siège, un manque de lubrification dans la transmission lorsque celle-ci s’applique, un désalignement ou une charge liée à la pression. Forcer la vanne pendant une manœuvre difficile peut tordre la tige, endommager la liaison entre la tige et la sphère, ou déformer les sièges.

Les ensembles automatisés nécessitent une attention particulière. Un actionneur trop petit peut caler avant que la vanne n’atteigne sa position complètement assise, laissant un étroit chemin de fuite interne. Un actionneur surdimensionné peut appliquer un couple dommageable si les butées de course ne sont pas correctement réglées. L’actionneur doit également fournir un couple adéquat à la pression différentielle et à la température réelles, et non uniquement dans des conditions d’essai sans charge.

Avant de modifier les réglages de l’actionneur, confirmez si la vanne est à passage intégral ou à passage réduit, le sens de la pression, le fluide et la fonction de fermeture. Une vanne à boisseau sphérique utilisée comme organe de régulation peut nécessiter un type de vanne différent ou une configuration de régulation spécialement conçue. Dans les systèmes nécessitant principalement un isolement compact avec une perte de charge réduite mais ne requérant pas un passage intégral, unevanne papillon peut être évaluée séparément ; elle ne doit pas être considérée comme une solution directe à la contamination, aux contraintes de tuyauterie ou au mauvais alignement de l’actionneur.

La compatibilité avec le fluide est une question de maintenance, pas seulement de sélection

Lorsqu’une vanne à boisseau sphérique commence à fuir après une exposition à un nouveau produit chimique de nettoyage, solvant, inhibiteur ou fluide de procédé, examinez tous les matériaux d’étanchéité en contact avec le fluide. Le corps de la vanne peut rester intact tandis que les sièges, les joints toriques et la garniture perdent leur résistance, gonflent, se rétractent ou deviennent cassants. La température peut modifier le résultat de compatibilité ; un matériau efficace à température ambiante peut ne pas l’être en service chauffé.

Les cycles de pression sont également importants. Des variations rapides de pression peuvent pousser les matériaux de siège dans les jeux ou créer des contraintes répétées au bord du siège. Dans les applications gaz, la pression emprisonnée dans la cavité d’une vanne fermée peut nécessiter une conception avec décompression de cavité selon la construction de la vanne et les conditions de fonctionnement. Il s’agit d’une question de conception et de sécurité qui doit être vérifiée dans la documentation de la vanne plutôt que traitée par une modification sur site.

Une séquence de correction pratique

Commencez par les dossiers d’exploitation. Notez si la fuite est apparue après une maintenance, une modification du procédé, le remplacement de l’actionneur, une exposition inhabituelle à la température ou une opération de nettoyage de conduite. Vérifiez ensuite la position réellement fermée de la vanne et confirmez que la poignée, le réducteur ou les butées de course de l’actionneur n’empêchent pas une fermeture complète.

En cas de fuite interne, ne rincez la conduite que si le procédé et les limites du fabricant de la vanne le permettent. Un rinçage contrôlé peut éliminer les débris non fixés, mais il ne réparera pas une sphère rayée ou un siège déformé. Si la fuite persiste, isolez la vanne et inspectez la sphère, les sièges, la tige et les joints du corps. Remplacez les pièces endommagées par des matériaux adaptés à la combinaison réelle pression-température-fluide, et non simplement par les matériaux d’origine si le service a changé.

En cas de fuite externe, examinez les boulons de bride, le réglage de la garniture, les fixations du corps et le support de tuyauterie avant de retirer la vanne. Les contraintes de tuyauterie peuvent déformer le corps ou le joint d’une vanne et compromettre de façon répétée les joints neufs. La correction de l’alignement et du support est essentielle ; sinon, la même fuite peut réapparaître peu après le remontage.

Après réparation ou remplacement, manœuvrez la vanne dans des conditions contrôlées et testez à la fois l’absence de fuite externe et les performances de fermeture à la pression concernée. Le résultat utile n’est pas seulement une vanne sèche au repos, mais une étanchéité stable après des manœuvres répétées. Lorsque la cause fondamentale est identifiée — dommage du siège, fluide contaminé, défaillance de la garniture, couple excessif, matériaux incompatibles ou contrainte d’installation — la mesure corrective devient spécifique et reproductible plutôt qu’un nouvel ajustement temporaire.
