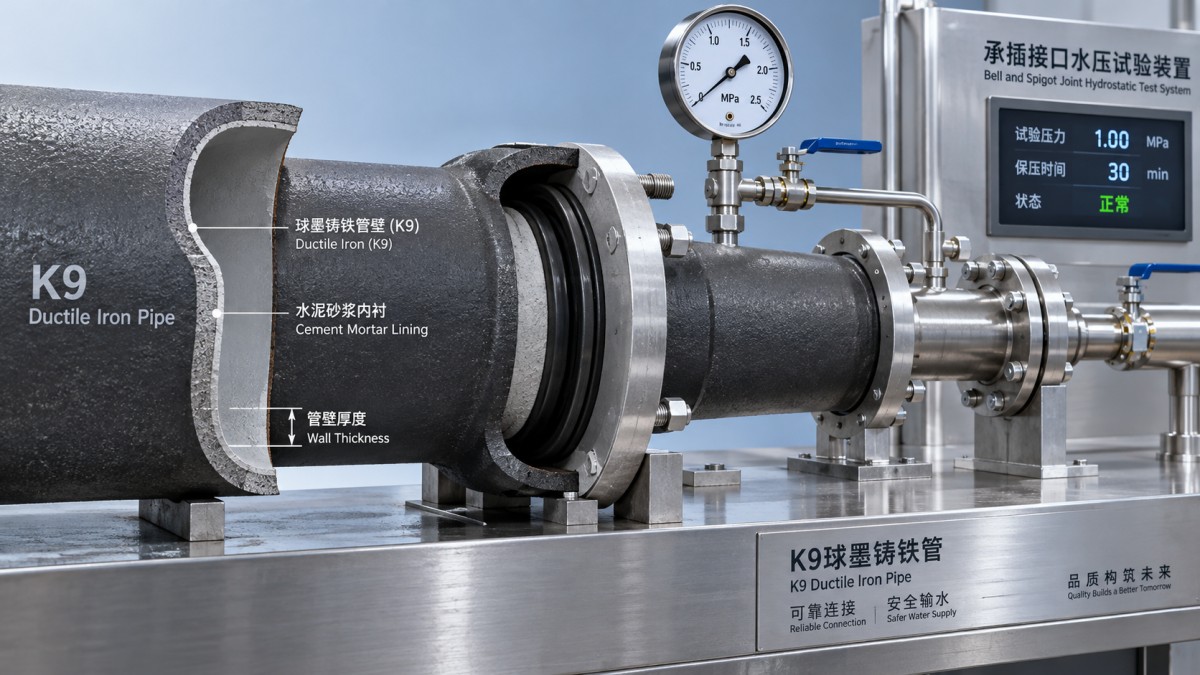

Lien entre les tuyaux en fonte ductile K9 et les classes de pression de l’ISO 2531

Un tuyau en fonte ductile K9 ne correspond pas à une classe de pression universelle selon l’ISO 2531. K9 désigne une classe d’épaisseur de paroi, tandis qu’une désignation de classe de pression indique une capacité liée à la pression conformément aux exigences de la norme applicable. Lorsqu’un bordereau de tuyauterie spécifie K9, mais qu’un fournisseur propose un produit de classe C, ces seules désignations ne permettent d’établir ni l’équivalence ni la non-conformité.

Cette distinction est importante lors de l’approbation technique : considérer K9 comme une pression nominale fixe peut conduire à accepter un tuyau ou un joint qui ne satisfait pas aux exigences de pression de service, de pression de surpression ou d’essais sur site. L’évaluation doit prendre en compte l’édition de la norme spécifiée, le diamètre nominal, l’épaisseur de paroi et les limites de pression déclarées pour la configuration réelle du tuyau et de ses joints.

K9 décrit l’épaisseur, et non une valeur fixe en bar

Dans l’approche par classes K, le coefficient de classe détermine l’épaisseur nominale de la paroi en fonte en fonction du diamètre nominal. La relation usuelle est la suivante :

e = K × (0.5 + 0.001 × DN)

Ici, e désigne l’épaisseur nominale de paroi en millimètres, DN le diamètre nominal et K le coefficient de classe d’épaisseur. Pour K9, le coefficient est égal à 9. Il convient néanmoins de vérifier les dispositions de la norme applicable concernant l’épaisseur minimale, les tolérances de fabrication et les produits auxquels cette relation s’applique.

Cette formule explique pourquoi « K9 » ne signifie pas « 9 bar ». Elle explique également pourquoi une même désignation K pour plusieurs diamètres ne définit pas une capacité de pression unique. La résistance à la pression interne dépend du rapport entre le diamètre et l’épaisseur de paroi effective, ainsi que des propriétés du matériau et des dispositions de conception utilisées pour déterminer la pression admissible.

L’épaisseur nominale n’est pas nécessairement l’épaisseur minimale utilisée dans un calcul de pression. Une revue technique doit tenir compte de la tolérance négative de fabrication autorisée et de toute autre marge requise par la méthode de conception applicable. Le revêtement intérieur en mortier de ciment et les revêtements extérieurs ne doivent pas être comptabilisés comme épaisseur structurelle de fonte.

L’édition de la norme modifie la comparaison

Les éditions successives de l’ISO 2531 ont utilisé différentes approches de classification. Les spécifications antérieures font généralement référence à des classes d’épaisseur telles que K9 ; les spécifications ultérieures fondées sur la classe de pression utilisent des désignations C. Un document indiquant uniquement « ISO 2531 K9 » laisse donc une question importante sans réponse : quelle édition et quelles dispositions de classification régissent la fourniture ?

N’appliquez pas un tableau de classes de pression d’une édition à une désignation de classe d’épaisseur provenant d’une autre édition sans justification documentée. La comparaison technique doit préciser les exigences applicables concernant les dimensions, les propriétés des matériaux, les calculs de pression, les tolérances, les joints et les essais.

Un fournisseur peut proposer un tuyau de classe de pression en remplacement d’un tuyau K9 spécifié. Cette substitution nécessite une vérification de conformité, et non un simple changement de terminologie. Même si la capacité de pression est suffisante, les différences d’épaisseur de paroi peuvent avoir une incidence sur l’évaluation des charges extérieures, les exigences de manutention ou les exigences expressément stipulées dans le cahier des charges du projet.

Examinez trois limites de pression plutôt qu’une seule valeur nominale

Un dossier technique doit distinguer les termes de pression utilisés pour l’exploitation et les essais. Selon les définitions applicables de l’ISO, les principaux termes sont les suivants :

• PFA — pression de fonctionnement admissible : pression interne qu’un composant peut supporter en continu en service, hors surpression.
• PMA — pression maximale de fonctionnement admissible : pression interne maximale qu’un composant peut supporter en service, surpression comprise.
• PEA — pression d’essai admissible : pression hydrostatique interne maximale qu’un composant nouvellement installé peut supporter pendant l’essai de courte durée spécifié.

Ces limites répondent à des questions différentes. La pression normale de service doit être évaluée par rapport à la PFA ; la pression maximale, transitoires hydrauliques compris, doit être évaluée par rapport à la PMA. L’essai hydrostatique sur site prévu doit rester dans les limites de la PEA pour le système assemblé et respecter la procédure d’essai applicable.

Un certificat d’essai hydrostatique en usine ne remplace pas cette évaluation. Les essais de production démontrent la conformité aux exigences d’essai de fabrication spécifiées ; leur pression d’essai ne doit pas être considérée comme la pression de service continue. De même, n’acceptez pas une valeur unique de « pression maximale » fournie par un fournisseur sans préciser s’il s’agit de la PFA, de la PMA, de la PEA ou d’une pression d’essai de production.

Le corps du tuyau n’est pas nécessairement le composant limitant

L’aptitude à la pression concerne l’ensemble de la conduite. Les joints à emboîtement, les joints verrouillés, les brides, les raccords, les vannes, les adaptateurs et les joints d’étanchéité peuvent avoir des limites différentes de celles du corps rectiligne du tuyau. Un calcul portant uniquement sur le corps du tuyau ne permet donc pas, à lui seul, d’établir la pression admissible de la conduite installée.

Les performances des joints dépendent également de la configuration indiquée. Vérifiez si les pressions nominales déclarées s’appliquent à la déviation angulaire prévue, si un dispositif de retenue axiale est prévu et si le matériau du joint d’étanchéité convient au fluide transporté et à la température de service. Ne supposez pas que les versions verrouillées et non verrouillées ont des limites identiques.

La capacité de pression et la reprise des efforts de poussée sont deux vérifications distinctes. Un joint non verrouillé peut convenir à la pression interne tout en nécessitant des butées de poussée calculées ou d’autres dispositifs de retenue au niveau des coudes, des tés, des réductions et des extrémités fermées. Le choix d’un tuyau plus épais ne supprime pas ces exigences.

Les installations enterrées nécessitent une autre évaluation : profondeur de couverture, charges de circulation, lit de pose, soutien du sol et qualité de l’installation. Le respect des exigences de pression interne ne garantit pas automatiquement l’adéquation aux charges extérieures, en particulier lors de l’évaluation d’une solution de classe de pression à paroi plus mince en remplacement d’une paroi K9 spécifiée.

Méthode pratique pour passer d’une spécification K9 à l’approbation

Lorsqu’un dossier de soumission utilise à la fois les désignations K et C, organisez l’examen par diamètre nominal et par configuration réelle des composants. Une déclaration générale d’équivalence suffit rarement pour un bordereau comportant plusieurs diamètres.

1. Établissez la base contractuelle. Consignez l’édition de l’ISO 2531 spécifiée et indiquez si K9 est obligatoire ou si une conception équivalente peut être proposée. Identifiez les éventuelles exigences distinctes relatives à l’installation, aux joints, aux revêtements et aux essais.
2. Définissez l’enveloppe de pression. Obtenez la pression de service de calcul, la pression maximale surpression comprise et la pression d’essai sur site prévue. Utilisez les valeurs de conception aux emplacements concernés de la conduite, et non uniquement le réglage de refoulement de la pompe.
3. Demandez des justificatifs propres à chaque diamètre. Obtenez l’épaisseur nominale et l’épaisseur minimale autorisée de la fonte, les valeurs PFA/PMA/PEA déclarées, le type de joint ainsi que le calcul ou le tableau normatif sur lequel reposent les valeurs nominales.
4. Vérifiez l’assemblage. Comparez les pressions requises aux limites de chaque composant contenant la pression. Examinez la déviation, la retenue, la température et les autres conditions associées à ces limites.
5. Traitez explicitement toute substitution. Consignez si le produit proposé satisfait aux exigences de pression, de structure, de dimensions et aux exigences contractuelles. S’il s’écarte de la classe d’épaisseur spécifiée, obtenez l’approbation de conception requise au lieu de le présenter comme automatiquement équivalent.

Les documents justificatifs doivent être reliés aux produits proposés au moyen de plans, de marquages, de dossiers d’inspection et d’informations de traçabilité. Un tableau générique de catalogue est moins utile s’il ne précise pas le diamètre, la configuration des joints ou l’édition de la norme pertinente pour le tuyau fourni.

Séparez les approbations des composants sans rapport

Un lot d’infrastructures comprenant différents éléments peut également inclure des produits tels queCouvercle de regard en fonte ductile2, identifiés comme produits en fonte ductile. Le fait qu’ils soient constitués du même matériau ne rend pas leurs justificatifs de conformité applicables aux tuyaux sous pression. Gardez l’approbation des couvercles distincte de l’examen des tuyaux selon l’ISO 2531 ; l’identité du matériau ne prouve à elle seule ni la capacité de pression de la conduite ni la performance du couvercle sous charge.

Rédigez une exigence d’acceptation sans ambiguïté

Si la conception exige spécifiquement K9, indiquez l’édition de la norme applicable et les exigences d’épaisseur, puis précisez séparément les limites de pression requises et les conditions relatives aux joints. Si le choix d’une classe de pression est autorisé, spécifiez l’enveloppe de pression ainsi que les critères structurels et d’installation supplémentaires, plutôt que de vous fier à une conversion informelle de K9 en C.

Un dossier d’acceptation utile précise, pour chaque DN, la classification proposée, l’épaisseur minimale de paroi, la configuration des joints ainsi que les valeurs PFA, PMA et PEA déclarées. Toute valeur nominale manquante, toute conversion non justifiée ou toute incohérence entre les documents relatifs au tuyau et aux joints doit rester un point technique non résolu — et ne pas être masquée par une déclaration générale selon laquelle le produit « est conforme à l’ISO 2531 ».
