Sélection des revêtements pour tuyaux en fonte ductile dans des conditions de sols corrosifs

Le choix parmi les types de revêtements pour tuyaux en fonte ductile constitue une décision de risque pour le projet, et non un simple exercice de spécification des matériaux. Le système approprié protège la durée de vie, les calendriers de construction et les budgets d'exploitation à long terme.

Pour les chefs de projet, le jugement global est clair : le choix du revêtement doit s'appuyer sur les conditions documentées du sol, l'exposition aux eaux souterraines, les pratiques d'installation et la criticité de l'actif. Un revêtement standard peut être suffisant, mais les sites agressifs nécessitent une protection multicouche.

Commencez par l'étude des sols, et non par le catalogue des revêtements

Les conditions de sol corrosif sont rarement identifiées par la seule inspection visuelle. Une tranchée qui paraît sèche peut contenir des argiles conductrices, des chlorures, des sulfates, des matières organiques ou des eaux souterraines saisonnières modifiant sensiblement le risque de corrosion.

Avant de sélectionner un revêtement de tuyau, exigez que l'évaluation géotechnique ou de corrosion identifie la résistivité du sol, le pH, le potentiel rédox, la teneur en humidité, les sels solubles et les indices d'exposition aux courants vagabonds.

La résistivité du sol est particulièrement utile, car un sol à faible résistivité permet plus facilement les processus de corrosion électrique. Toutefois, elle ne doit pas être considérée isolément, car la composition chimique et les mouvements d'humidité peuvent engendrer des risques supplémentaires.

Les équipes de projet doivent également vérifier si la canalisation traverse plusieurs zones de sol. Un choix de revêtement approprié pour une section peut s'avérer insuffisant lorsque le tracé pénètre dans des zones de marée, des remblais industriels, des zones humides ou des terrains gagnés sur la mer.

Les conditions des eaux souterraines sont importantes, car un sol continuellement humide peut maintenir actives les cellules de corrosion. Une saturation intermittente peut être tout aussi problématique lorsque les cycles de séchage et d'humidification concentrent les sels contre la surface du tuyau.

Demandez au concepteur de distinguer la corrosion générale du sol de l'attaque localisée. Une corrosion localisée peut se développer dans des poches isolées de sol défavorable, ce qui rend une protection externe continue plus importante que ne le suggère le résultat moyen du site.

Pour les projets municipaux et industriels, les dossiers des actifs existants constituent des preuves précieuses. Les défaillances historiques, l'état des tuyaux excavés et les données des réseaux voisins révèlent souvent des risques de corrosion que les échantillons de laboratoire n'ont pas entièrement mis en évidence.

Comparer les types de revêtements pour tuyaux en fonte ductile selon leur fonction de protection

Les principaux types de revêtements pour tuyaux en fonte ductile n'ont pas la même fonction. Certains assurent une protection électrochimique sacrificielle, tandis que d'autres créent une barrière entre le tuyau et le sol corrosif.

Les revêtements métalliques en zinc appliqués en usine sont largement utilisés pour la protection externe des tuyaux en fonte ductile. Le zinc offre une action sacrificielle et peut former des produits de corrosion protecteurs, en particulier lorsqu'il est associé à une couche de finition adaptée.

Les systèmes en alliage zinc-aluminium peuvent offrir une protection renforcée dans les environnements exigeants. Leur intérêt doit être évalué au regard de la classification de corrosion du projet, de la durée de vie de conception, des normes locales et des exigences de qualification des fournisseurs.

Des couches de finition bitumineuses ou asphaltées sont souvent appliquées sur les revêtements métalliques afin d'améliorer la protection lors de la manutention et de fournir une barrière initiale. Elles ne remplacent généralement pas une stratégie complète de maîtrise de la corrosion dans un sol agressif.

L'enveloppement en polyéthylène est un système de protection installé sur site qui sépare le tuyau du contact direct avec le sol. Il est couramment spécifié lorsque l'existence d'un sol corrosif est connue ou lorsque les conditions varient le long du tracé.

L'efficacité de l'enveloppement en polyéthylène dépend fortement de la qualité de l'installation. Les déchirures, les recouvrements non étanches, le sol emprisonné et le traitement insuffisant autour des raccords peuvent réduire sa capacité à isoler le tuyau.

Les revêtements époxy thermofusionnés et d'autres revêtements barrières spécialisés peuvent être envisagés pour les environnements sévères ou des exigences spécifiques de projet. Ces systèmes nécessitent une attention rigoureuse à la continuité du revêtement, à la réparation des dommages et à la compatibilité avec les joints réalisés sur site.

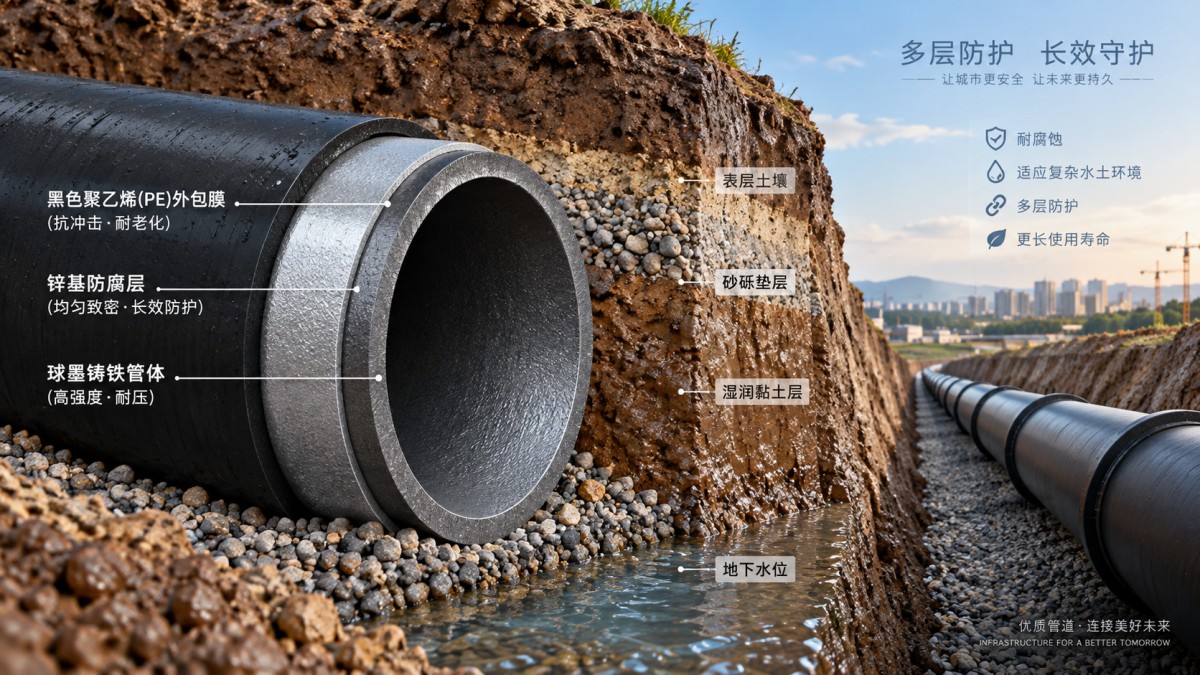

Certains projets exigent une approche combinée, telle qu'un revêtement en usine à base de zinc associé à un enveloppement en polyéthylène. Une protection multicouche peut être justifiée lorsque les conséquences d'une défaillance, l'accès pour le remplacement ou l'incertitude liée à la corrosion sont élevés.

Quand les revêtements à base de zinc constituent le choix pratique par défaut

Les revêtements externes à base de zinc constituent souvent une solution de base pratique pour les canalisations enterrées en fonte ductile, car ils offrent une protection durable appliquée en usine sans ajouter une complexité significative à l'installation sur site.

Ils sont particulièrement intéressants pour les projets présentant des conditions de sol généralement modérées, des environnements de tranchée homogènes et un besoin de productivité d'installation prévisible. L'application en usine réduit également la dépendance à la qualité d'exécution sur chantier.

Les chefs de projet doivent confirmer la masse du revêtement, la couche de finition, la norme applicable et les contrôles qualité du fabricant. Le texte de la spécification doit définir des exigences mesurables plutôt que de demander simplement des « tuyaux revêtus de zinc ».

Un système à base de zinc peut offrir une forte valeur sur le cycle de vie lorsque son niveau de protection correspond à la classification du sol. Une surspécification peut gaspiller des capitaux, tandis qu'une sous-spécification peut exposer le propriétaire à des coûts de renouvellement prématurés.

Ne supposez pas que les revêtements de zinc éliminent le besoin d'une évaluation de la corrosion. Un sol très agressif, des eaux souterraines persistantes, une contamination industrielle sévère ou des courants vagabonds peuvent nécessiter des mesures supplémentaires de protection externe.

Les équipes de construction doivent protéger les revêtements appliqués en usine pendant le déchargement, le stockage, la coupe et le remblayage. Même un système de revêtement robuste doit être inspecté afin de détecter tout dommage mécanique avant le recouvrement de la canalisation.

Précisez clairement la responsabilité de la réparation des revêtements sur site. L'entrepreneur doit utiliser des matériaux de réparation approuvés et documenter les réparations, particulièrement aux extrémités coupées, aux raccords, aux branchements et aux endroits affectés par les équipements de manutention.

Quand l'enveloppement en polyéthylène apporte une réelle valeur au projet

L'enveloppement en polyéthylène est souvent retenu lorsque le projet est confronté à des sols corrosifs, à des conditions de terrain variables ou à une incertitude qui ne peut être levée de manière économique par des investigations supplémentaires avant le début des travaux.

Il est également utile pour les canalisations traversant des zones corrosives courtes mais importantes. Plutôt que de changer le matériau des tuyaux ou de redessiner le tracé, les équipes peuvent appliquer une protection externe ciblée là où elle est nécessaire.

La principale question de gestion est la rigueur d'installation. L'enveloppement doit être posé avec un recouvrement adéquat, des fermetures sécurisées, des joints protégés et un minimum de pontage susceptible d'exposer les surfaces du tuyau au contact direct avec le sol.

Les raccords, les vannes et les composants irréguliers nécessitent une attention particulière, car leur géométrie crée davantage de possibilités de couverture incomplète. La stratégie de corrosion doit couvrir l'ensemble de l'assemblage enterré, et non uniquement les longueurs de tuyau droites.

Incluez les exigences relatives à l'enveloppement dans la méthode d'exécution et le plan d'inspection de l'entrepreneur. Les superviseurs de chantier doivent vérifier l'état du matériau, les dimensions de recouvrement, la méthode de fermeture et le traitement des perforations avant l'approbation du remblayage.

L'enveloppement en polyéthylène ne corrige pas les mauvaises pratiques de tranchée. Les pierres coupantes, les débris de construction et un lit de pose inadapté peuvent endommager le film et créer des défauts évitables pendant l'installation ou lors de tassements ultérieurs.

Pour les structures d'accès en surface du même réseau, la durabilité des matériaux doit être prise en compte de manière cohérente. Un tampon de regard en fonte ductile2 correctement spécifié peut assurer un accès fiable aux endroits où les équipes de maintenance doivent intervenir de façon répétée.

Comment choisir les revêtements barrières pour les expositions sévères

Les revêtements barrières haute performance sont les plus appropriés lorsque le risque de corrosion est clairement sévère et que le projet peut prendre en charge les exigences supplémentaires de spécification, d'inspection, de manutention et de réparation qu'ils impliquent.

Les exemples incluent les sites industriels fortement contaminés, les sols inhabituellement salins, les zones côtières gagnées sur la mer et les canalisations proches d'infrastructures électrifiées. Dans ces cas, les ingénieurs spécialisés en corrosion doivent orienter le choix final du système.

Un revêtement barrière ne fonctionne comme prévu que lorsque sa continuité est maintenue. Les rayures, les défauts ponctuels, le mauvais traitement des joints sur site et les dommages causés au revêtement par les matériaux de lit de pose peuvent devenir des points concentrés d'attaque par corrosion.

Les chefs de projet doivent évaluer si l'inspection du revêtement peut être appliquée de manière réaliste. Les exigences relatives aux contrôles visuels, aux essais de détection des défauts, aux procédures de réparation et aux enregistrements d'acceptation doivent être établies avant le début des achats.

Anticipez les joints sur site. Un système de revêtement offrant d'excellentes performances en usine peut créer des points faibles si les zones de joint ne peuvent pas être protégées de manière fiable compte tenu de l'accès réel aux tranchées et des conditions météorologiques du projet.

Les systèmes barrières peuvent augmenter le coût initial, mais l'économie du cycle de vie peut les favoriser lorsque l'excavation est perturbatrice ou coûteuse. C'est courant sous les autoroutes, les corridors ferroviaires, les zones urbaines denses et les installations industrielles critiques.

La décision doit comparer l'exposition totale au risque, et non le seul prix du tuyau. Incluez la probabilité de défaillance, les conséquences d'une interruption, la gestion du trafic, la réponse environnementale, l'excavation d'urgence, l'incidence sur les clients et l'accès futur pour le renouvellement.

Intégrer les exigences de revêtement aux contrôles d'approvisionnement et de construction

Une spécification de revêtement doit relier les hypothèses de conception à des exigences de livraison mesurables. Elle doit indiquer la base de classification du sol, le système de revêtement requis, les normes applicables, les méthodes d'inspection et les responsabilités de réparation.

Les documents d'approvisionnement doivent demander au fabricant des preuves concernant les contrôles d'application du revêtement, la traçabilité et la conformité du produit. Cela permet d'éviter des substitutions tardives qui semblent équivalentes mais ne répondent pas à la stratégie de corrosion prévue.

À la livraison, inspectez les tuyaux et les raccords pour détecter les dommages au revêtement, la contamination et la détérioration liée au stockage. Conservez les matériaux revêtus à l'écart des eaux stagnantes et des conditions susceptibles de compromettre les surfaces protectrices.

Coordonnez les exigences de revêtement avec l'assemblage des joints, le blocage des efforts de poussée, la protection cathodique et le choix des raccords. Une canalisation fonctionne comme un système, et un choix de revêtement isolé ne peut compenser des composants incompatibles.

Exigez une réunion préalable à l'installation réunissant le fournisseur de tuyaux, l'entrepreneur, l'inspecteur et le représentant de la conception. Cette réunion doit traiter de la manutention, des réparations de revêtement, de l'installation de l'enveloppement, de la documentation et des points d'arrêt.

Les enregistrements d'inspection doivent être proportionnés au risque du projet. Pour les travaux critiques, les photographies et les enregistrements géolocalisés apportent des preuves utiles que les mesures de protection ont été mises en place avant que la tranchée ne devienne inaccessible.

Ne négligez pas les incidences sur le calendrier. Les revêtements spécialisés et les matériaux d'enveloppement peuvent nécessiter des délais d'approvisionnement plus longs, des équipes formées ou une inspection plus détaillée, ce qui doit être reflété dans le programme.

Utiliser le coût du cycle de vie et les conséquences d'une défaillance pour effectuer le choix final

Le meilleur choix de revêtement n'est pas toujours l'option la moins coûteuse au stade de l'appel d'offres. Les chefs de projet doivent comparer le coût de la protection supplémentaire avec le coût attendu des réparations, des perturbations et des pertes de service pendant la durée de vie de l'actif.

Pour une conduite rurale à faibles conséquences dans un sol modérément corrosif, un système standard à base de zinc peut offrir une valeur appropriée. Pour une conduite principale sous un centre-ville, une protection supplémentaire peut être financièrement justifiée.

Prenez en compte la capacité de maintenance du propriétaire dans la décision. Les actifs qui peuvent être inspectés et réparés facilement peuvent tolérer davantage de risques que les canalisations profondes ou inaccessibles soumises à de fortes contraintes d'excavation.

Documentez la justification dans le dossier du projet. Une note concise de décision relative à la corrosion doit identifier les données du site, la protection retenue, les solutions alternatives examinées, les hypothèses et toute recommandation de surveillance future destinée au propriétaire de l'actif.

Cette documentation protège la gouvernance du projet et soutient la planification des renouvellements futurs. Elle aide également les équipes ultérieures à comprendre pourquoi un système particulier de protection externe a été choisi pour une section donnée de canalisation.

Conclusion : adapter la protection aux données probantes, à l'exposition et à l'importance de l'actif

Le choix des types de revêtements pour tuyaux en fonte ductile en conditions de sols corrosifs doit commencer par des informations fiables sur le site et aboutir à un plan de protection réalisable et inspectable, adapté à l'importance opérationnelle de la canalisation.

Les revêtements à base de zinc constituent une base efficace pour de nombreux projets, tandis que l'enveloppement en polyéthylène et les barrières spécialisées répondent à une incertitude plus élevée ou à une exposition plus agressive. La bonne solution dépend des conditions, et non de la préférence pour un produit.

Les chefs de projet obtiennent le meilleur résultat en reliant l'évaluation de la corrosion, le coût du cycle de vie, la capacité du fournisseur, les contrôles d'installation et la documentation d'acceptation. Cette approche rigoureuse réduit les risques de maintenance évitables et protège la valeur du projet à long terme.
