Application principale :

• Terrains plats, pentes modérées et projets d'excavation standard

• Les tuyaux en fonte ductile à emboîtement standard (principalement des joints en T) sont les tuyaux les plus couramment utilisés et les plus fondamentaux dans la construction de routes municipales, l'approvisionnement en eau rural et les réseaux de canalisations résidentiels.

Caractéristiques:

• Des articulations à douille flexibles permettant de légères flexions

• Protection anticorrosion standard et épaisseur de paroi des tuyaux

• Convient pour les travaux d'excavation et les installations souterraines

• Économique et très polyvalent

Applications appropriées :

• Projets d'approvisionnement en eau standard avec terrain en pente douce, faibles dénivellations, pression d'eau normale et excavation et remblayage directs.

Limites:

• Ne convient pas aux fortes pentes, aux différences d'altitude importantes ou au transport d'eau à haute pression sur de longues distances, car les joints sont sujets au délogement ;

• Ne peut être installé à l'aide de méthodes de fonçage de tuyaux et ne convient pas aux traversées sans tranchée.

II. Tuyaux en fonte ductile auto-ancrés : conçus spécifiquement pour empêcher le délogement, répondant ainsi aux défis liés au terrain.

Positionnement central :

Il s'agit toujours d'un « tuyau à ciel ouvert », mais avec un joint amélioré !

Point clé à retenir :

Auto-ancrage = Version améliorée des canalisations standard (avec un mécanisme de verrouillage). Il s'agit toujours d'une canalisation enterrée à ciel ouvert, et non d'un système de fonçage de canalisation !

La plus grande erreur de compréhension chez de nombreux clients : croire que les tubes auto-ancrants peuvent être utilisés pour le fonçage de canalisations. C’est impossible !

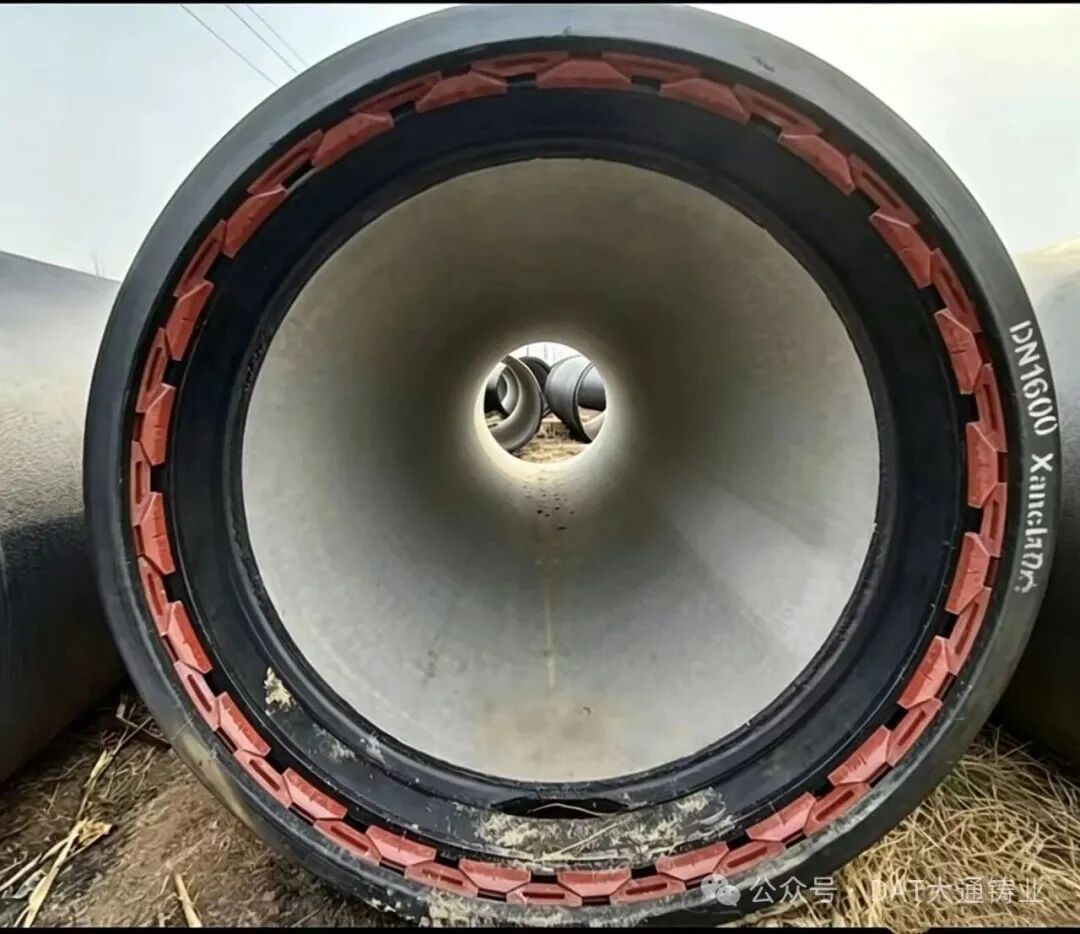

Avantages uniques des tuyaux auto-ancrants :

Une structure d'ancrage mécanique autobloquante est ajoutée à l'intérieur de l'articulation à douille.

• Se verrouille automatiquement lors de l'insertion, offrant une forte résistance à l'arrachement

• Empêche le délogement des canalisations sur les pentes abruptes, présentant d'importantes différences d'altitude, et dans les zones montagneuses.

• Réduit considérablement le nombre de culées et de supports nécessaires, ce qui permet de réaliser des économies sur les coûts de génie civil.

• Assure une plus grande stabilité aux réseaux de pipelines haute pression et longue distance

Applications idéales :

Terrain montagneux et vallonné, berges de rivières, pentes abruptes, différences d'altitude importantes et projets de transport d'eau à haute pression sur de longues distances.

Principales différences :

Les canalisations classiques ont du mal à s'adapter aux pentes abruptes et sont sujettes au délogement ;

Les tuyaux auto-ancrés sont spécialement conçus pour résoudre les problèmes liés aux pentes abruptes, aux différences d'altitude importantes et au délogement sous haute pression.

Positionnement central :

Tuyau spécialisé conçu exclusivement pour le « fonçage direct de tuyaux sans tranchée »

Le fonçage de tuyaux, les tuyaux standard et les systèmes auto-ancrants sont des systèmes totalement distincts !

Il ne s'agit pas simplement d'une amélioration des joints ; il s'agit d'une refonte complète de toute la structure de la tuyauterie :

Caractéristiques uniques du fonçage de canalisations :

• Épaisseur de paroi accrue, matériau renforcé et résistance exceptionnelle aux forces de levage

• Des joints de tuyauterie spécialement conçus pour résister à une poussée axiale massive sans se rompre ni se déformer.

• Caractéristiques : conception tolérante aux erreurs, résistante au désalignement et à l'écrasement pour les opérations de fonçage de tuyaux

• Revêtement anticorrosion optimisé pour les environnements de fonçage souterrains longue distance

Méthodes de construction totalement différentes :

• Tuyaux conventionnels, tuyaux auto-ancrés : Excavation et enfouissement

• Fonçage de canalisations : Fonçage mécanique sans tranchée, traversée de routes, de rivières et de voies ferrées

Applications appropriées :

Les grands axes urbains, les passages souterrains sous les autoroutes, les traversées de rivières et les sections critiques comportant des réseaux de services publics denses où les fouilles ne sont pas possibles

IV. Une seule phrase qui distingue clairement les trois (à conserver précieusement)

1. Tuyaux en fonte ductile standard

Adapté aux travaux d'excavation à ciel ouvert et à l'approvisionnement en eau conventionnel ; offre un excellent rapport qualité-prix et constitue une option standard et polyvalente.

2. Tuyaux en fonte ductile auto-ancrants

L'installation nécessite toujours une découpe à ciel ouvert, mais un mécanisme autobloquant empêche le délogement, ce qui les rend idéaux pour les terrains montagneux, les pentes abruptes, les projets présentant d'importants dénivelés et les situations où le délogement des tuyaux est un problème.

3. Tuyaux en fonte ductile pour le fonçage de canalisations

Tuyaux spécialisés sans excavation, à très haute résistance structurelle, conçus spécifiquement pour le franchissement des routes et des rivières ; ne conviennent pas à une installation souterraine générale.

V. Lors du choix du matériel pour un projet, rappelez-vous ceci : ne mélangez jamais les deux !

❌ Utilisation de canalisations standard sur des pentes raides sous haute pression → Délogement des canalisations, fuites et travaux de réparation ultérieurs

❌ Utilisation de tubes auto-ancrés au lieu du fonçage de tubes pour les traversées de routes → Dommages directs lors du fonçage, rendant les joints inutilisables

❌ Utilisation de canalisations auto-ancrées sur terrain plat tout au long du projet → Coût inutilement élevé ; non requis

✅ Terrain plat (conditions standard) = Tuyaux en fonte ductile standard

✅ Pentes abruptes en zones montagneuses, applications haute pression nécessitant une protection anti-déplacement = Tuyaux en fonte ductile auto-ancrés

✅ Traversées de routes et de rivières où les excavations à ciel ouvert sont interdites = Pose de conduites en fonte ductile par fonçage
