Guide de contrôle et d’inspection de la qualité des tuyaux en fonte ductile K9

Dans les projets de canalisations en fonte ductile, les problèmes de qualité commencent rarement dans la tranchée. Ils commencent généralement bien plus tôt — lors de la fusion, du moulage, du revêtement intérieur, des essais hydrostatiques, voire même au stade de l’inspection visuelle finale. C’est pourquoi le contrôle qualité des tuyaux en fonte ductile K9 ne constitue pas simplement une case à cocher avant l’expédition. Il s’agit du processus qui détermine si un tuyau fonctionnera de manière fiable sous pression, résistera à la corrosion au fil du temps et s’adaptera correctement lors de l’installation.

Pour les acheteurs, les entrepreneurs et les ingénieurs, le défi ne consiste pas seulement à trouver un tuyau portant la mention « K9 ». La véritable question est de savoir si le produit a été fabriqué et inspecté avec suffisamment de rigueur pour répondre aux exigences des réseaux d’eau potable, des réseaux municipaux de distribution et des projets d’infrastructure dans lesquels toute défaillance est coûteuse. Shanxi Datong Foundry Co.,Ltd., située dans le parc industriel de Chuandi, dans le comté de Zezhou, adopte à cette fin un modèle de production intégré qui associe les processus de fusion et de moulage, tout en produisant également des raccords et des bagues d’étanchéité en caoutchouc. Cette intégration est importante, car la maîtrise constante des matières premières et la coordination des processus sont essentielles à une qualité fiable des tuyaux en fonte ductile.

Pourquoi l’inspection des tuyaux K9 est plus importante que ne le pensent de nombreux acheteurs

Les tuyaux en fonte ductile K9 sont sélectionnés pour une raison précise : ils offrent un équilibre entre résistance, durabilité et facilité pratique d’installation. Toutefois, cette désignation ne garantit pas à elle seule une qualité uniforme d’un fabricant à l’autre. Des tuyaux qui semblent acceptables en surface peuvent néanmoins présenter des problèmes cachés, tels qu’une variation de l’épaisseur de paroi, des défauts de moulage, des dimensions incorrectes de l’emboîtement, un revêtement de zinc insuffisant ou un revêtement intérieur en mortier de ciment irrégulier.

Dans les conditions réelles d’un projet, ces problèmes peuvent se manifester par des fuites au niveau des joints, une diminution des performances hydrauliques, une corrosion prématurée ou des dommages dus à la manutention avant même la pose du tuyau. C’est pourquoi l’inspection doit être considérée comme une succession de points de contrôle, et non comme un simple examen final avant le chargement.

La maîtrise des matériaux commence avant même que le tuyau ne prenne forme

La première étape du contrôle qualité commence avec la fonte liquide elle-même. Dans la fabrication des tuyaux en fonte ductile, la composition chimique a une incidence directe sur la formation du graphite, la résistance mécanique, l’allongement et la stabilité globale du moulage. Si la composition de la fonte s’écarte de la plage acceptable, les processus en aval peuvent sembler se dérouler normalement alors que la structure interne du tuyau révèle une situation différente.

Un environnement de production intégré est particulièrement utile à ce stade. Comme Shanxi Datong Foundry Co.,Ltd. associe la fusion et le moulage, les équipes de production peuvent surveiller plus étroitement les matières premières introduites et les conditions de la fonte liquide que dans le cadre d’un approvisionnement fragmenté. Cela contribue à réduire la variabilité entre les lots et à obtenir des résultats de nodularisation plus stables.

À ce stade, les fabricants accordent généralement une attention particulière aux éléments suivants :

• La composition chimique de la fonte liquide
• La nodularité et la répartition du graphite
• La maîtrise des impuretés susceptibles d’affecter la ténacité ou l’intégrité du moulage
• La gestion de la température avant le moulage

Pour l’acheteur, cela peut sembler éloigné des décisions d’approvisionnement, mais il s’agit en réalité de l’un des signes les plus évidents du sérieux de la fabrication. Un fournisseur capable d’expliquer clairement la maîtrise de la fonte est souvent plus digne de confiance qu’un fournisseur qui parle uniquement de l’apparence du tuyau fini.

L’inspection dimensionnelle : le contrôle discret qui évite les retards sur site

Tous les défauts ne sont pas spectaculaires. Parfois, la perturbation la plus importante d’un projet est causée par un tuyau qui dépasse seulement légèrement les tolérances. Les dimensions de l’emboîtement et du bout uni, l’épaisseur de paroi, la longueur utile, la rectitude et la circularité influencent toutes la rapidité et la sécurité de l’assemblage sur le terrain.

L’inspection dimensionnelle est particulièrement importante pour les tuyaux en fonte ductile K9, car l’efficacité de l’installation dépend de l’emboîtement précis des tuyaux, des raccords et des bagues d’étanchéité en caoutchouc. Une incompatibilité peut entraîner des difficultés d’assemblage, endommager les joints ou créer des problèmes d’alignement qui mobilisent de la main-d’œuvre sur le chantier.

C’est également à ce niveau qu’un fabricant produisant à la fois les tuyaux et les composants associés dispose d’un avantage opérationnel. La compatibilité est plus facile à maîtriser lorsque les tuyaux, les raccords et les éléments d’étanchéité sont développés au sein du même écosystème de fabrication plutôt que provenant de fournisseurs indépendants.

Les essais de pression hydrostatique sont indispensables

S’il existe une étape d’inspection que les acheteurs ne devraient jamais prendre à la légère, c’est bien l’essai hydrostatique. L’essai de pression confirme que le corps du tuyau peut supporter la pression interne sans fuite ni défaillance structurelle. Il s’agit de l’un des indicateurs les plus pratiques de l’intégrité de la production, car il révèle des problèmes qu’une simple inspection visuelle ne permet pas de détecter.

Lors de l’essai hydrostatique, chaque tuyau est soumis à une pression interne spécifiée pendant une durée définie. L’objectif n’est pas simplement de « réussir » un essai, mais de vérifier que le moulage est sain et exempt de fissures cachées, de porosités ou de zones fragiles. Les tuyaux destinés au transport de l’eau et aux infrastructures municipales doivent fonctionner de manière répétée sous pression pendant de longues périodes d’utilisation ; cet essai est donc essentiel pour renforcer la confiance de l’acheteur.

Lors des échanges avec un fournisseur au sujet des essais de qualité, il est utile de demander comment les essais de pression sont réalisés, comment les défaillances sont traitées et si les dossiers d’inspection sont traçables par lot.

L’inspection de l’état de surface et du revêtement concerne la durée de service, pas l’esthétique

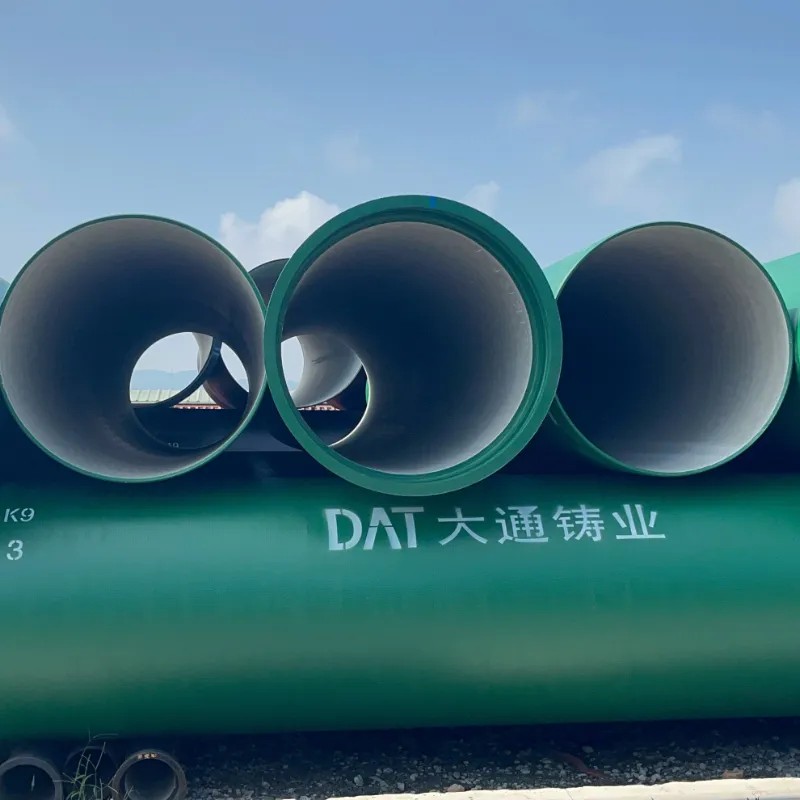

Une finition lisse peut sembler rassurante, mais l’inspection de la surface doit aller au-delà de l’apparence. Pour les tuyaux en fonte ductile, les systèmes de protection externes et internes font partie de la stratégie de durée de service du produit. À l’extérieur, les acheteurs recherchent généralement un revêtement de zinc approprié ainsi qu’une finition bitumineuse ou équivalente. À l’intérieur, la qualité du revêtement en mortier de ciment est importante pour les performances d’écoulement, la protection de l’eau et la résistance aux attaques internes.

L’inspection réalisée à ce stade comprend généralement la vérification des éléments suivants :

• Les défauts de surface tels que les retassures, les fissures, les collures froides ou les inclusions visibles
• L’uniformité du revêtement externe
• L’adhérence et la continuité du revêtement intérieur
• Les dommages au niveau de l’emboîtement, du bout uni et des extrémités du tuyau

Il est courant de supposer à tort que toutes les imperfections de surface sont sans conséquence. Certaines sont mineures et peuvent être réparées ; d’autres peuvent révéler des problèmes plus profonds liés au moulage ou à la manutention. Une équipe d’inspection rigoureuse sait faire la différence et applique des critères d’acceptation cohérents.

Les essais des propriétés mécaniques indiquent comment le tuyau se comportera sous contrainte

Les tuyaux en fonte ductile K9 sont appréciés parce qu’ils offrent à la fois une bonne résistance et un certain degré de ductilité, ce qui les aide à mieux supporter les charges d’installation et les conditions d’utilisation que les matériaux fragiles. Les essais mécaniques permettent de confirmer que le tuyau présente effectivement les performances attendues.

Les contrôles courants comprennent la résistance à la traction, l’allongement et, le cas échéant, la dureté ou l’évaluation de la microstructure. Ces essais sont importants, car un tuyau ne doit pas seulement résister à la pression interne de l’eau. Il doit également supporter le transport, le déchargement, les variations du lit de pose et les charges extérieures occasionnelles dues à la circulation ou aux conditions du sol.

Pour les acheteurs de projets, les certificats d’essai sont utiles, mais il est encore plus important de comprendre ce qu’ils représentent. Les chiffres ne doivent pas être considérés isolément. Ils doivent être cohérents avec la régularité du processus, la classe du tuyau et les normes applicables.

Les performances des joints et de l’étanchéité ne doivent jamais être négligées

Même un tuyau correctement moulé peut présenter des performances insuffisantes si le système d’assemblage est mal maîtrisé. En pratique, de nombreux problèmes sur le terrain concernent la fiabilité de l’étanchéité plutôt qu’une défaillance du fût du tuyau. Comme Shanxi Datong Foundry Co.,Ltd. fabrique également des bagues d’étanchéité en caoutchouc, la compatibilité des joints peut être gérée de manière plus cohérente lors de la production et de l’inspection.

Cela est important pour la force d’insertion, la compression du joint, les performances en cas de déviation et la résistance aux fuites après l’installation. Les acheteurs qui évaluent un fournisseur doivent prêter attention à la manière dont les joints sont stockés, inspectés et adaptés à la géométrie de l’emboîtement. De petites variations à ce niveau peuvent créer ultérieurement des problèmes coûteux.

Dans les réseaux de canalisations plus larges, les composants de régulation du débit nécessitent également une discipline similaire. Par exemple, les équipes chargées des achats qui comparent les vannes et les accessoires de canalisation peuvent examiner des produits tels que l’Eccentric Hemispherical Valve parallèlement aux canalisations, afin de s’assurer que l’ensemble du réseau repose sur des composants fiables capables de supporter la pression, plutôt que sur des décisions isolées concernant chaque produit.

Comment évaluer un fabricant au-delà de l’échantillon de tuyau

Un échantillon soigneusement préparé peut être trompeur. Ce que les acheteurs doivent réellement comprendre, c’est si le fabricant est capable de maintenir une qualité constante sur plusieurs cycles de production. Une bonne évaluation comprend souvent quelques questions simples :

• Le processus de fusion est-il maîtrisé en interne ou sous-traité ?
• Les étapes de moulage, de revêtement et de pose du revêtement intérieur sont-elles traçables par lot ?
• Quels essais dimensionnels et hydrostatiques sont réalisés sur les tuyaux finis ?
• Comment les produits non conformes sont-ils identifiés et séparés ?
• Le fournisseur peut-il expliquer clairement les normes d’inspection sans utiliser de formulations vagues ?

Ces questions révèlent souvent davantage qu’une brochure. La constance, la traçabilité et la transparence des processus sont généralement de meilleurs indicateurs des performances futures que les grandes promesses marketing.

Une méthode pratique pour interpréter les résultats d’inspection

Lors de l’examen d’un rapport d’essai en usine ou d’une documentation d’inspection, évitez de vous concentrer sur un seul élément. Un tuyau qui satisfait aux exigences chimiques ou de résistance à la traction, mais présente une mauvaise maîtrise du revêtement ou une incohérence dimensionnelle, constitue toujours un risque pour le projet. Il faut raisonner par niveaux : l’intégrité des matériaux, la géométrie, la résistance à la pression, la qualité du revêtement intérieur et la compatibilité de l’étanchéité fonctionnent ensemble.

Cela est particulièrement pertinent pour les applications municipales d’adduction d’eau et les infrastructures, où les tuyaux doivent rester en service pendant plusieurs décennies. Un prix initial plus bas peut finalement s’avérer coûteux si l’installation ralentit, si les taux de fuite augmentent ou si les cycles de remplacement surviennent trop tôt.

Le contrôle qualité et l’inspection ne doivent donc pas être considérés comme de simples documents joints à l’expédition. Ils témoignent de la rigueur avec laquelle le fabricant gère les risques, depuis le four jusqu’à l’expédition finale.

Pour toute personne qui s’approvisionne en tuyaux en fonte ductile K9, l’approche la plus sûre consiste à rechercher un fournisseur capable de relier chaque étape de la production à une logique d’inspection claire. C’est là que la fabrication intégrée prend toute sa valeur. Lorsque la fusion, le moulage, la production des tuyaux, les raccords et la coordination des bagues d’étanchéité sont gérés au sein d’un même système, le contrôle qualité devient moins réactif et davantage intégré dès le départ. Dans les projets de canalisations, ce type de maîtrise distingue souvent un produit qui se contente d’arriver d’un produit qui fonctionne réellement.
