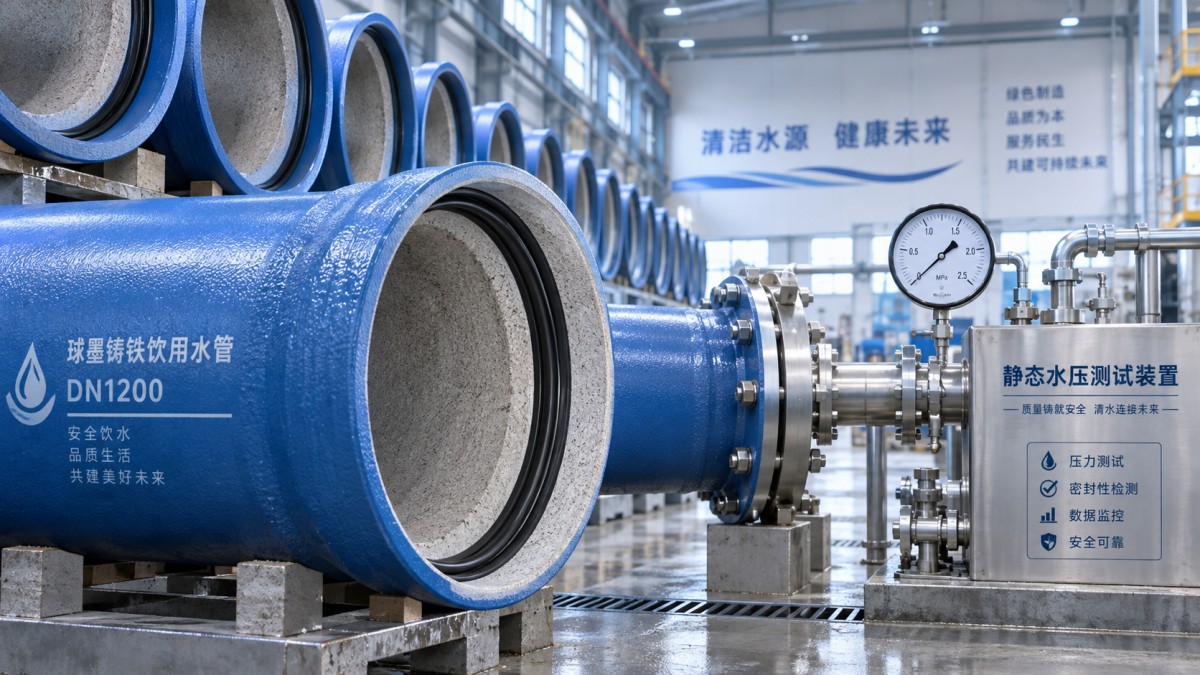

Comprendre les exigences de la norme EN 545 relatives aux tuyaux en fonte ductile pour les réseaux d'eau potable

Pour les professionnels du contrôle qualité et de la sécurité, la conformité des tuyaux en fonte ductile à la norme EN 545 constitue une garantie pratique pour la qualité de l'eau potable, la fiabilité du réseau et la responsabilité liée au projet.

La norme n'est pas une simple spécification de matériau. Elle établit un cadre de vérification couvrant les performances des tuyaux, les contrôles en usine, les systèmes de protection, les joints, les marquages, la documentation et les essais de réception.

Lorsque les équipes d'approvisionnement considèrent la norme EN 545 comme une liste de contrôle plutôt que comme un système intégré, des risques cachés peuvent s'introduire dans le projet par des composants incompatibles ou des preuves d'inspection insuffisantes.

La conclusion la plus importante est simple : un tuyau conforme doit être évalué comme un produit complet de canalisation sous pression, et non uniquement selon son épaisseur de paroi, son prix ou son diamètre nominal.

Les équipes qualité doivent donc confirmer l'édition applicable de la norme EN 545, les exigences propres au projet, les capacités du fournisseur et les dossiers d'inspection traçables avant d'autoriser les produits pour l'installation.

Cette approche réduit le risque de défaillance du revêtement, de fuite, de problèmes de contamination de l'eau, de corrosion prématurée et de litiges concernant la conformité des matériaux fournis aux exigences contractuelles relatives à l'eau potable.

Exigences de la norme EN 545 pour une canalisation d'eau potable

La norme EN 545 spécifie les tuyaux, raccords, accessoires et joints en fonte ductile destinés aux canalisations d'eau. Elle porte notamment sur les performances en service sous pression interne et dans les conditions d'exploitation.

Pour les réseaux d'eau potable, la norme aide les acheteurs à définir des attentes techniques cohérentes lorsque les tuyaux doivent résister à la pression, aux charges du sol, aux dommages de manutention, à la corrosion et aux contraintes d'exploitation à long terme.

Elle établit également une terminologie et des exigences communes permettant aux municipalités, entrepreneurs, consultants et fabricants de comparer les produits selon des critères de réception documentés et reproductibles.

Toutefois, la conformité à la norme EN 545 ne remplace pas à elle seule les spécifications du projet. Les réglementations locales sur l'eau, les normes des services publics, les conditions du sol, les classes de pression et les méthodes d'installation peuvent ajouter des exigences.

Le personnel qualité doit examiner l'ensemble du dossier d'approvisionnement afin de s'assurer que la classe de tuyau, le diamètre, le type de joint, le revêtement intérieur, le revêtement extérieur, les raccords, les joints d'étanchéité et les obligations d'essai sont cohérents.

Une déclaration du fournisseur sans dossiers justificatifs est insuffisante. L'acheteur doit pouvoir relier chaque lot de produits livré à des preuves définies de production, d'inspection et de conformité.

Qualité du matériau : vérifier la fonte ductile avant d'examiner l'état de surface

La fonte ductile offre la résistance et la ténacité nécessaires aux infrastructures d'eau enterrées, mais ces avantages dépendent d'une composition chimique maîtrisée, d'un traitement métallurgique et d'une régularité de moulage.

Les exigences de la norme EN 545 relatives aux tuyaux en fonte ductile portent sur les caractéristiques mécaniques qui démontrent que le matériau peut supporter les charges normales de service, les manipulations lors de l'installation et certaines conditions de mouvement du sol.

Les inspecteurs qualité doivent demander des preuves d'essai concernant la résistance à la traction, l'allongement et les autres propriétés mécaniques requises. Ces valeurs doivent correspondre au produit fourni et au lot de production.

L'apparence visuelle ne peut pas prouver la conformité métallurgique. Un tuyau d'aspect lisse peut néanmoins présenter des défauts internes, des propriétés de matériau inadaptées ou une maîtrise insuffisante du procédé, susceptibles d'affecter la fiabilité en service.

Les plans d'inspection doivent inclure l'examen des enregistrements de fusion, des méthodes d'échantillonnage pour les essais, de la fréquence des essais, de l'étalonnage des équipements de laboratoire et des procédures de traitement des pièces moulées non conformes.

La traçabilité est particulièrement importante lorsque les projets impliquent plusieurs dimensions ou classes de pression. Des marquages clairs et l'identification des lots évitent le mélange accidentel de produits ayant des spécifications différentes.

Les dimensions, la classe de pression et l'épaisseur de paroi nécessitent des vérifications au niveau du projet

Les dimensions des tuyaux influencent la compatibilité des joints, la capacité hydraulique, les dégagements d'installation, la conception des butées et la capacité du tuyau à résister à la pression interne et aux charges externes.

Ne présumez pas qu'une épaisseur de paroi supérieure signifie automatiquement que le produit est approprié. La classe de pression sélectionnée doit correspondre à la pression de service, à la surpression, à la profondeur d'installation et aux hypothèses de conception.

Les inspecteurs doivent comparer le diamètre nominal, le diamètre extérieur, la longueur utile, la géométrie de l'emboîture et les tolérances d'épaisseur de paroi avec les plans approuvés et les exigences pertinentes de la norme EN 545.

La vérification dimensionnelle doit être effectuée à l'aide d'instruments étalonnés et selon des fréquences d'échantillonnage définies. Des mesures réalisées sur une seule extrémité visible de tuyau ne peuvent pas établir la conformité de l'ensemble du lot.

Une attention particulière est nécessaire au niveau des bouts lisses et des emboîtures, où un écart dimensionnel peut compromettre l'assemblage du joint, le positionnement du joint d'étanchéité, la profondeur d'insertion et l'étanchéité finale.

Lorsque des travaux sans tranchée sont appliqués, les conditions de chargement diffèrent de celles d'une installation conventionnelle en tranchée ouverte. Des produits tels que les tuyaux de fonçage en fonte ductile sur mesure doivent être évalués selon la conception spécifique du fonçage.

Les forces de fonçage, les tolérances d'alignement, les stations intermédiaires, les méthodes de lubrification et les conditions du sol peuvent exiger des vérifications techniques supplémentaires au-delà de la réception dimensionnelle standard des tuyaux d'eau.

Les revêtements intérieurs protègent la qualité de l'eau et les performances hydrauliques

Le revêtement intérieur est une préoccupation majeure du contrôle qualité, car il sépare l'eau potable transportée du substrat en fer et contribue à maintenir des performances hydrauliques stables au fil du temps.

Le revêtement en mortier de ciment est largement utilisé pour les tuyaux en fonte ductile destinés à l'eau potable. Sa qualité dépend d'une application correcte, de son épaisseur, de sa cure, de la continuité de sa surface et de sa résistance aux dommages.

Les inspecteurs doivent rechercher une couverture incomplète, des fissures, des zones tendres, une mauvaise adhérence, une rugosité excessive ou des dommages autour des extrémités de tuyaux pouvant nécessiter une réparation avant l'installation.

Le revêtement approuvé doit être compatible avec la chimie de l'eau prévue. Des conditions d'eau agressive peuvent nécessiter un système de revêtement différent ou des mesures de protection supplémentaires.

Les documents du projet doivent indiquer si le matériau de revêtement dispose des agréments appropriés pour le contact avec l'eau potable sur le marché de destination et conformément au cadre réglementaire indiqué par le service des eaux.

La manutention sur chantier est tout aussi importante. La chute des tuyaux, le traînage des bouts lisses ou l'utilisation d'équipements de levage inadaptés peuvent endommager le revêtement intérieur après la réalisation de l'inspection en usine.

Les inspections à la réception doivent donc comprendre des contrôles visuels internes représentatifs, une documentation photographique et un processus clair pour évaluer et réparer les dommages localisés acceptables.

Les revêtements extérieurs doivent correspondre aux conditions du sol et d'installation

La protection extérieure prévient la corrosion du corps du tuyau en contact avec le sol, les eaux souterraines, le remblai et des conditions environnementales potentiellement corrosives pendant toute sa durée de service.

La norme EN 545 traite couramment des systèmes de revêtement extérieur, mais le choix approprié dépend du site. Les sols normaux et les sols très agressifs ne présentent pas les mêmes risques.

Les équipes qualité et sécurité doivent examiner l'étude de sol, les données de résistivité, les conditions d'humidité, le risque de courants vagabonds, l'exposition aux chlorures et la politique de corrosion du service public avant d'approuver les systèmes de protection.

Les contrôles de réception courants comprennent la couverture, la continuité, l'uniformité et l'adhérence du revêtement, son épaisseur lorsque cela est applicable, ainsi que l'absence de métal nu, de cloques, de rayures importantes ou de dommages de manutention.

Une gaine en polyéthylène ou des systèmes de revêtement renforcés peuvent être spécifiés comme protection supplémentaire. Leur efficacité dépend fortement d'une installation correcte et de l'absence de déchirures ou d'espaces.

Les inspecteurs sur site doivent documenter les réparations de revêtement avant l'enfouissement. Une fois le tuyau remblayé, les défauts sont difficiles à identifier et coûteux à corriger.

Les joints, joints d'étanchéité en caoutchouc et raccords sont des éléments essentiels de maîtrise des fuites

Un corps de tuyau conforme ne peut pas compenser un joint mal sélectionné ou mal installé. La performance des joints est essentielle à la prévention des fuites, à l'hygiène et à la résilience du réseau.

Les systèmes de tuyaux en fonte ductile conformes à la norme EN 545 utilisent couramment des joints automatiques flexibles, mais les exigences du projet peuvent également inclure des raccordements verrouillés, à brides, mécaniques ou d'autres raccordements spécialisés.

Les bagues d'étanchéité en caoutchouc doivent être compatibles avec le service d'eau potable et la conception du joint. Vérifiez le type et la taille du joint, ses conditions de stockage, sa certification et sa traçabilité de fabrication.

Avant l'assemblage, les équipes doivent nettoyer les emboîtures, les bouts lisses et les gorges de joint. La saleté, les pierres, un excès de lubrifiant ou des surfaces endommagées peuvent empêcher le joint d'étanchéité de se positionner correctement.

Les inspecteurs doivent confirmer les repères d'insertion, la déviation angulaire admissible du joint, les pratiques de lubrification et l'alignement. Une déviation excessive peut créer des concentrations de contraintes ou compromettre les performances d'étanchéité au fil du temps.

Les raccords exigent le même niveau de contrôle que les tuyaux. Une incompatibilité de classe de pression, de revêtement extérieur, de revêtement intérieur, de perçage de bride ou de géométrie de joint peut créer un point faible.

La documentation de réception doit identifier les raccords séparément, plutôt que de les traiter comme des accessoires mineurs. Ils représentent souvent les composants les plus complexes d'un réseau de distribution.

Les essais en usine, le marquage et la documentation doivent être auditables

Les essais vérifient que les contrôles de fabrication produisent des produits fiables. Les professionnels de la qualité doivent comprendre à la fois les essais requis et les dossiers prouvant qu'ils ont été réalisés.

L'essai de pression hydrostatique est un contrôle essentiel pour identifier les fuites ou les faiblesses structurelles avant l'expédition. Les paramètres d'essai doivent être traçables à la dimension et à la classe du tuyau.

Les dossiers d'inspection doivent également couvrir l'examen visuel, les contrôles dimensionnels, les contrôles des revêtements intérieur et extérieur, les essais mécaniques et toutes les activités applicables de vérification des joints ou des garnitures d'étanchéité.

Chaque tuyau doit porter des marquages d'identification durables facilitant l'inspection à la réception. Les marquages permettent généralement de confirmer l'identité du fabricant, la référence de la norme, le diamètre, la classe et la traçabilité de production.

L'examen de la documentation doit comparer les exigences du bon de commande avec les certificats, rapports d'essai, listes de colisage et marquages réels des produits. Les incohérences doivent entraîner une mise en quarantaine et une clarification.

Les évaluations de la qualité des fournisseurs sont plus fiables lorsqu'elles examinent la capacité des procédés, les contrôles d'étalonnage, la compétence du personnel, l'historique des actions correctives et le contrôle des matériaux sous-traités.

Un processus pratique d'inspection à la réception et lors de l'installation

À la livraison, vérifiez d'abord les quantités, l'identité des produits, leur état visible et l'exhaustivité des documents. Séparez les articles endommagés ou douteux avant qu'ils ne soient remis aux équipes d'installation.

Utilisez un plan d'échantillonnage fondé sur les risques pour les dimensions, l'état du revêtement, l'intégrité du revêtement intérieur, l'identification des joints d'étanchéité et les marquages. Augmentez l'échantillonnage lorsque les lots, les fournisseurs ou les conditions de transport changent.

Enregistrez les non-conformités avec des photographies, l'identification du tuyau, l'emplacement, la description et la décision prise. Des preuves claires facilitent les échanges avec le fournisseur et empêchent l'utilisation non autorisée de matériaux rejetés.

Avant l'installation en tranchée, vérifiez que l'excavation, le lit de pose, les équipements de levage et les méthodes de manutention respectent le mode opératoire approuvé et n'endommagent pas les systèmes de protection.

Lors de l'assemblage des joints, vérifiez la propreté, la mise en place du joint d'étanchéité, la lubrification, l'alignement et la profondeur d'insertion. Lors des essais de pression, surveillez la pression d'essai, la durée, les observations de fuite et les mesures de sécurité.

Les dossiers de réception finale doivent inclure les emplacements installés, la traçabilité des tuyaux et raccords, les résultats des essais de pression, les dossiers de réparation, les preuves de désinfection lorsque requises, ainsi que les déviations approuvées.

Conclusion : considérer la conformité à la norme EN 545 comme un système de qualité maîtrisé

Pour les réseaux d'eau potable, la sélection de tuyaux en fonte ductile conformes à la norme EN 545 doit reposer sur une qualité de matériau vérifiée, les dimensions, les systèmes de protection, l'intégrité des joints et des preuves d'essai documentées.

Le meilleur résultat en matière de qualité provient de l'intégration de l'approbation en usine, de l'inspection à la réception, de la supervision de l'installation et des dossiers finaux dans un seul processus de contrôle traçable.

Lorsque ces contrôles sont appliqués de manière cohérente, les équipes qualité et sécurité peuvent prendre des décisions de réception justifiables tout en protégeant la santé publique, en réduisant le risque de fuite et en soutenant les performances du réseau à long terme.
