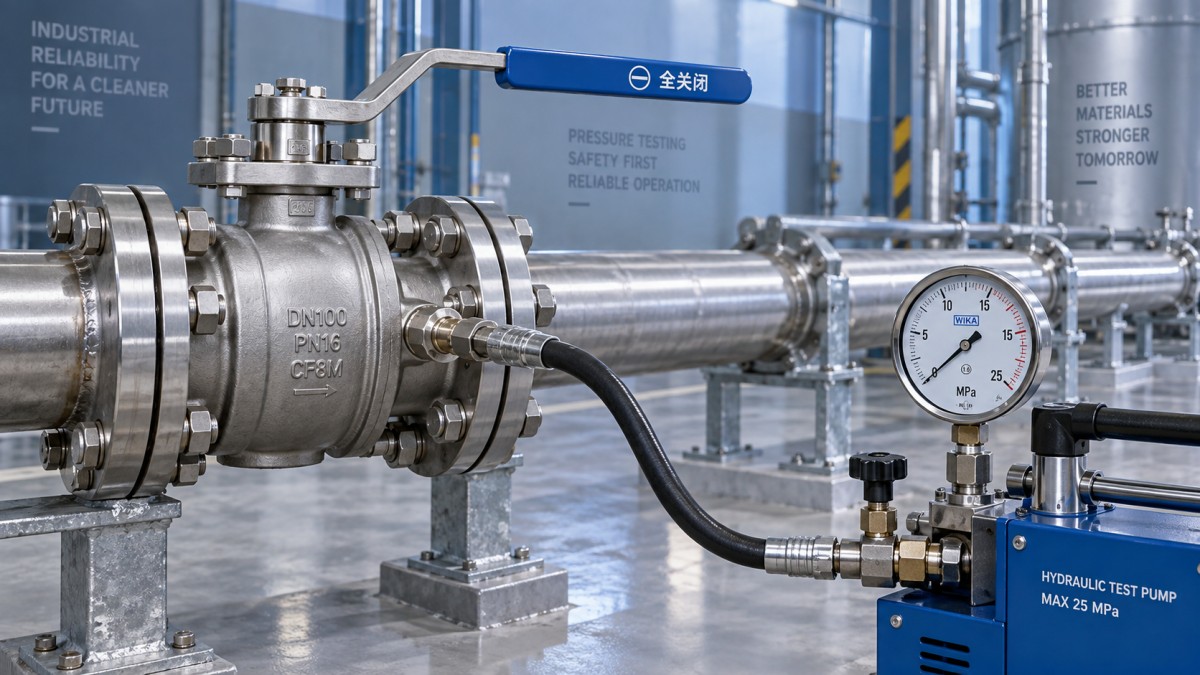

Essais de pression des robinets à tournant sphérique avant la mise en service : contrôles qualité essentiels

Un robinet à boisseau sphérique qui semble en bon état lors de l’installation peut néanmoins défaillir lors de la mise en service, car les essais de pression révèlent des conditions que la manutention normale ne met pas en évidence : discontinuités de fonderie, sièges endommagés, assemblage incorrect, désalignement des brides, fuite au niveau de la tige ou configuration d’essai sollicitant le robinet de manière non prévue. Le contrôle essentiel ne consiste pas seulement à atteindre une pression spécifiée. Il s’agit de démontrer que le corps du robinet, l’enveloppe sous pression, le mécanisme de fermeture et les raccordements installés fonctionnent conformément à la norme applicable aux robinets et à la procédure d’essai du système de tuyauterie.

Les critères d’acceptation doivent être établis avant le début de l’essai. Les normes API 598 et ISO 5208 sont couramment citées pour l’inspection et les essais de pression des robinets, tandis que l’ASME B16.34 peut régir les exigences de conception pression-température pour de nombreux robinets en acier. La spécification de projet applicable, le code de tuyauterie, la fiche technique du robinet et les instructions du fabricant déterminent le fluide d’essai réel, la pression, la durée de maintien, le taux de fuite admissible et la séquence d’essai. Ces documents doivent être harmonisés plutôt que considérés comme interchangeables : une exigence d’essai de corps n’est pas la même qu’une exigence de fuite au siège, et un essai de réception en usine ne valide pas automatiquement un robinet installé et ses joints sur site.

Distinguer l’intégrité de l’enveloppe sous pression de la performance d’étanchéité

Un essai de mise en service doit différencier deux fonctions distinctes. L’essai de coque ou de corps vérifie l’intégrité de l’enveloppe retenant la pression : corps moulé ou forgé, raccordements d’extrémité, zones d’étanchéité du chapeau ou de la tige, et joints assemblés. L’essai de siège vérifie si le robinet à boisseau sphérique fermé peut isoler la pression au niveau de ses sièges. Regrouper ces fonctions dans un seul essai non documenté rend souvent la source de défaillance difficile à identifier.

Pour un essai de corps, le robinet est généralement placé dans la position prescrite par la procédure approuvée, complètement rempli lorsque de l’eau est utilisée, puis mis sous pression de manière contrôlée. Les inspecteurs doivent examiner la surface du corps, les collets de bride, les extrémités filetées ou soudées, la zone de garniture de tige, les assemblages du corps, les bouchons de vidange ou d’évent, ainsi que tout raccord de décompression de cavité. Un suintement visible, des gouttelettes, une chute de pression non attribuable à la stabilisation thermique ou une déformation exigent une investigation. L’application d’un produit d’étanchéité pour dissimuler un défaut ne constitue pas une action corrective ; la cause doit être identifiée, documentée et évaluée au regard de la norme d’acceptation pertinente.

L’essai de siège exige que le robinet soit entièrement fermé et que la pression soit appliquée du côté spécifié de l’obturateur. Un robinet à boisseau sphérique flottant conventionnel peut avoir un sens de pression privilégié pour une charge optimale des sièges, tandis que les conceptions à tourillon et à double isolement et purge présentent des configurations d’étanchéité internes différentes. La capacité bidirectionnelle ne doit jamais être supposée sur la seule base de l’apparence externe d’un robinet à boisseau sphérique. Le marquage du robinet, la fiche technique et la flèche d’installation, lorsqu’elle est présente, doivent déterminer le sens de l’essai.

La configuration d’essai peut créer de faux défauts — ou masquer les défauts réels

De nombreuses défaillances apparentes de robinets proviennent de la configuration d’essai. Les brides pleines, tronçons temporaires, collecteurs d’essai, flexibles, manomètres et dispositifs d’isolement doivent tous être dimensionnés pour la pression d’essai prévue. Une connexion temporaire fuyante peut être prise pour une fuite au siège ; à l’inverse, un second robinet d’isolement laissé fermé peut empêcher la pression d’atteindre le robinet examiné.

La position du robinet est également importante. Un robinet à boisseau sphérique ne doit pas être laissé partiellement ouvert, sauf si la procédure l’exige spécifiquement. En position partiellement ouverte, un remplissage ou une vidange à grande vitesse peut endommager les sièges souples, et la pression emprisonnée dans la cavité du corps peut produire des observations trompeuses. Lors des essais hydrostatiques, l’air doit être évacué du robinet et de la section d’essai. L’air emprisonné réduit la fiabilité de l’essai et emmagasine beaucoup plus d’énergie que l’eau en cas de défaillance d’un composant.

Les essais pneumatiques exigent des contrôles bien plus stricts, car le gaz comprimé libère rapidement l’énergie stockée. Ils ne doivent être utilisés que lorsqu’un essai hydrostatique est impraticable ou interdit par le service du système, les matériaux, les exigences de propreté ou le risque de gel, et uniquement selon une procédure approuvée. Les zones d’exclusion, la mise sous pression progressive, les instruments étalonnés, les équipements temporaires retenus et un plan d’urgence documenté sont des mesures de contrôle essentielles, et non de simples formalités administratives.

Vérifier le robinet avant sa mise sous pression

Les essais de pression ne peuvent pas compenser une inspection de réception ou d’installation incomplète. L’identification du robinet doit correspondre à la liste des lignes et à l’isométrique de tuyauterie : diamètre nominal, classe de pression ou valeur PN, matériaux du corps et des internes, raccordement d’extrémité, type de passage, mode d’actionnement et désignation de service. Un robinet à passage réduit peut être techniquement acceptable pour l’isolement, mais il peut affecter le passage de racleurs, le rinçage, la capacité d’écoulement et les calculs de perte de charge. Ces questions de conception doivent être résolues avant l’essai, et non après la mise en service de la ligne.

Inspectez la sphère, les sièges et le passage lorsque cela est accessible. Les débris de construction, scories de soudage, projections de peinture, sable, matériaux de garnissage ou capuchons de protection endommagés peuvent rayer un siège souple lors de la première manœuvre. Le robinet doit être manœuvré sur toute sa course avant l’essai, en observant le couple et la course afin de détecter toute résistance anormale. Les leviers manuels doivent être solidement fixés et correctement indexés. Les réducteurs et actionneurs nécessitent la vérification des butées d’ouverture et de fermeture, de l’indication locale de position, de la position de sécurité le cas échéant, ainsi que de tout verrouillage ou toute autorisation associés au système.

L’étanchéité de la tige mérite une attention particulière. Un robinet peut réussir un essai de siège fermé tout en présentant une fuite au niveau du presse-étoupe pendant les manœuvres ou après stabilisation de la pression. Vérifiez le réglage du presse-étoupe conformément aux instructions du fabricant ; un serrage excessif peut augmenter le couple de manœuvre et réduire la durée de vie du garnissage, tandis qu’un serrage insuffisant peut entraîner une fuite au niveau de la tige. Pour les robinets équipés d’un garnissage de contrôle des émissions ou d’une construction spéciale résistant au feu, les exigences de certification et d’assemblage pertinentes doivent rester traçables dans le dossier qualité.

Les assemblages à brides installés nécessitent leur propre logique d’inspection

Dans les systèmes de canalisations en fonte ductile, le robinet à boisseau sphérique est fréquemment raccordé par des adaptateurs à brides, des joints verrouillés ou des raccords à brides, plutôt que soudé directement dans une conduite en acier. Le contrôle des interfaces est donc aussi important que l’inspection du robinet. Confirmez la compatibilité des faces de bride, le type et les dimensions du joint, la classe des boulons, leur longueur, l’utilisation de rondelles lorsque spécifiée, ainsi que la séquence de serrage. Une charge inégale sur les boulons ou un joint sélectionné pour un profil de face incorrect peut entraîner une fuite attribuée à tort au corps du robinet.

L’alignement des tuyaux doit être vérifié avant le boulonnage final. Un robinet ne doit pas être utilisé pour tirer des extrémités de tuyaux désalignées afin de les mettre en position. Les tuyaux, raccords et robinets en fonte ductile ont des géométries, masses et besoins de support différents ; les charges de flexion externes transmises par un robinet à boisseau sphérique à brides peuvent déformer le joint ou nuire au couple de manœuvre. Des supports adéquats doivent être installés avant l’essai, en particulier autour des robinets actionnés lourds et des chambres de robinetterie, où le mouvement d’un tuyau non soutenu peut charger l’ensemble.

Les essais de pression ne démontrent pas non plus la résistance à tous les transitoires de fonctionnement. Les coups de bélier, les cycles de démarrage et d’arrêt des pompes, la fermeture rapide des robinets et le comportement de libération d’air peuvent créer des conditions de pression de courte durée différentes d’un essai statique. Lorsque le service implique des manœuvres fréquentes ou une exposition aux surpressions, vérifiez que la pression nominale du robinet, le matériau des sièges, le temps de fermeture de l’actionneur et l’analyse des surpressions du système sont compatibles avec le fonctionnement prévu.

La maîtrise des instruments et les enregistrements d’essai déterminent si le résultat est défendable

Un résultat d’essai n’est significatif que si la lecture de pression est fiable. Les manomètres ou transmetteurs doivent avoir un statut d’étalonnage à jour, une plage de mesure appropriée et une résolution suffisante pour identifier une variation de pression significative. Un manomètre dont la plage pleine échelle est excessivement élevée peut masquer une perte faible mais pertinente ; un appareil utilisé près de sa limite risque d’être endommagé et de fournir une mauvaise précision. Au moins une indication lisible doit être disponible au point d’essai, et la procédure peut exiger des instruments supplémentaires dans les sections éloignées ou surélevées afin de tenir compte de la hauteur hydrostatique.

Avant de déclarer une perte de pression, prévoyez un temps de stabilisation. Les variations de température de l’eau, l’expansion élastique des flexibles, la mise en place des joints et l’élimination de l’air résiduel peuvent modifier la lecture sans indiquer de fuite. Le procès-verbal d’inspection doit consigner l’étiquette du robinet, le fabricant et le modèle lorsqu’ils sont disponibles, la taille et la classe, le fluide d’essai, la pression d’essai, les heures de début et de fin, les conditions ambiantes si elles sont pertinentes, les identifiants des instruments, la position du robinet, le sens d’essai appliqué, les fuites observées et la décision prise.

Lorsqu’un robinet à boisseau sphérique fait partie d’un dispositif automatisé de régulation de pression, la limite d’essai doit être définie avec soin. UneVanne de régulation hydraulique adjacente, une soupape de sûreté, une dérivation ou un circuit pilote peut modifier la répartition de la pression ou contourner involontairement le robinet d’isolement évalué. L’isolement temporaire doit préserver la protection de sécurité lorsque cela est requis et ne doit être retiré que dans le cadre de procédures contrôlées de remise en service.

Erreurs courantes d’acceptation

• Considérer l’absence de fuite externe visible comme une réussite complète. Un robinet peut être sec extérieurement tout en laissant passer une fuite inacceptable à travers les sièges fermés.
• Tester un seul sens d’écoulement. Cela peut ne pas détecter un problème de siège directionnel ou une orientation d’installation incorrecte.
• Utiliser la pression d’essai du système sans confirmer les limites du robinet. La classe pression-température applicable et la base d’essai approuvée doivent être vérifiées pour le robinet installé et son composant connecté le plus faible.
• Laisser de l’air dans une section d’essai hydrostatique. Le résultat devient moins fiable et le risque lié à l’énergie stockée augmente.
• Omettre les contrôles fonctionnels après l’essai. Un robinet peut être étanche pendant l’essai mais se bloquer après décompression, notamment si le réglage du garnissage, la contrainte des brides ou les butées de l’actionneur sont incorrects.

Après dépressurisation, vidangez et mettez à l’évent la section d’essai en toute sécurité, inspectez de nouveau afin de détecter les fuites différées, puis manœuvrez le robinet à boisseau sphérique pour confirmer son fonctionnement fluide. Toute cavité sensible à l’eau, enceinte d’actionneur ou connexion d’instrument doit être remise dans son état de service. L’autorisation de mise en service doit dépendre de preuves traçables attestant que les contrôles spécifiés du corps, des sièges, du fonctionnement et de l’installation ont été réussis, et non d’une seule lecture de pression ou d’une inspection visuelle informelle.
